Palettenregale kaufen zur Lagerung von Schwerlast Gütern

Palettenregale für schwere und palettierte Lagergüter

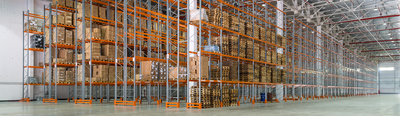

Palettenregale sind stationäre Schwerlastregale, in denen Paletten und andere Ladeeinheiten auf horizontalen Traversen gelagert werden. Sie ermöglichen den direkten Zugriff auf die einzelnen Lagerplätze und eignen sich deshalb besonders für Lager mit unterschiedlichen Artikeln, wechselnden Beständen oder regelmäßigem Warenumschlag.

Die Ein- und Auslagerung erfolgt üblicherweise mit einem Gabelstapler, Schubmaststapler oder einem anderen geeigneten Flurförderzeug. Durch die Lagerung auf mehreren Ebenen kann die vorhandene Raumhöhe besser genutzt werden als bei einer reinen Boden- oder Blocklagerung.

Typische Einsatzbereiche sind:

• Produktions- und Versandlager

• Logistik- und Distributionszentren

• Großhandel und Werkstoffhandel

• Ersatzteil- und Komponentenlager

• Zwischenlager in Fertigungsbetrieben

• Lager für Europaletten, Industriepaletten und Gitterboxen

Die richtige Ausführung systematisch auswählen

Lagergut und Ladungsträger

Ausgangspunkt der Planung sind die Art, das Gewicht und die Abmessungen des Lagerguts. Neben standardisierten Europaletten können je nach Regalausführung auch Industriepaletten, Einwegpaletten, Gitterboxen oder geeignete Sonderladungsträger eingelagert werden.

Prüfen Sie vor der Auswahl:

• Abmessungen des Ladungsträgers

• maximales Gewicht je Palette

• Anzahl der Paletten je Ebene

• erforderliche Anzahl der Palettenplätze

• Überstände und Lastverteilung

• Einlagerung längs oder quer

• erforderliche Auflagen oder Sicherungselemente

Das Lagergut muss standsicher auf dem vorgesehenen Ladungsträger stehen. Lasten sind entsprechend den Vorgaben der gewählten Regalausführung zu verteilen.

Regalhöhe und Ebenen

Die Regalhöhe sollte zur nutzbaren Hallenhöhe, zur maximalen Hubhöhe des Flurförderzeugs und zu den erforderlichen Sicherheitsabständen passen. In unserem Sortiment können Palettenregale nach Höhen von 2.000 bis 6.500 mm ausgewählt werden.

Die Anzahl und Position der Ebenen richtet sich nach der Höhe der beladenen Paletten. Zusätzlich sind ausreichende Freiräume zum sicheren Ein- und Auslagern einzuplanen. Höhenverstellbare Traversen erleichtern die spätere Anpassung an veränderte Ladeeinheiten. Änderungen am Aufbau dürfen jedoch nur innerhalb der technischen Vorgaben des jeweiligen Regalsystems erfolgen.

Breite, Felder und Palettenplätze

Die Gesamtbreite einer Regalreihe ergibt sich aus der Anzahl und Breite der Felder sowie den Abmessungen der Regalrahmen. Ein einzelnes Feld nimmt abhängig von Traversenlänge, Palettenbreite und Sicherheitsabständen mehrere Paletten nebeneinander auf.

Bei der Planung sollten nicht nur die verfügbaren Wand- und Stellflächen berücksichtigt werden. Ebenso wichtig sind:

• erforderliche Arbeitsgangbreiten

• Wendekreis und Bauart des Staplers

• Flucht- und Verkehrswege

• Abstand zu Türen, Toren und Gebäudeteilen

• mögliche Erweiterung der Regalreihe

• Schutzbereiche an Regalenden und Durchfahrten

Die in unserem Webshop auswählbare Breite reicht von kompakten Einzelfeldern bis zu langen, mehrfeldrigen Regalreihen.

Regaltiefe und Einlagerungsrichtung

Palettenregale mit 1.100 mm Tiefe sind eine verbreitete Ausführung für die Längseinlagerung von Europaletten mit 1.200 mm Länge. Die Palette liegt dabei mit definiertem Überstand auf den Traversen auf. Varianten mit 800 mm Tiefe können für andere Einlagerungsrichtungen oder Ladungsträger geeignet sein.

Die passende Tiefe darf nicht allein nach dem verfügbaren Platz ausgewählt werden. Entscheidend sind das Palettenformat, die Tragkonstruktion, die vorgesehenen Auflagen und die Angaben des Regalsystems.

Fachlast und Feldlast richtig unterscheiden

Fachlast

Die Fachlast bezeichnet die maximal zulässige Belastung einer Lagerebene. Bei Palettenregalen bezieht sie sich üblicherweise auf ein Traversenpaar und eine bestimmungsgemäß verteilte Last. Das Gewicht aller auf dieser Ebene eingelagerten Paletten darf die angegebene Fachlast nicht überschreiten.

Beispiel: Werden auf einer Ebene drei Paletten mit jeweils 700 kg eingelagert, beträgt die Belastung der Ebene 2.100 kg. Das Eigengewicht oder eine ungleichmäßige Verteilung des Lagerguts muss bei der Planung entsprechend den Systemvorgaben berücksichtigt werden.

Feldlast

Die Feldlast ist die maximal zulässige Gesamtbelastung eines Regalfeldes. Sie umfasst die Lasten sämtlicher Ebenen zwischen zwei Regalrahmen. Auch wenn jede einzelne Ebene unterhalb ihrer Fachlast bleibt, darf die zulässige Feldlast insgesamt nicht überschritten werden.

Für die sichere Nutzung sind daher immer beide Werte zu prüfen:

• Gewicht je Ladeeinheit

• Gesamtgewicht je Ebene

• Gesamtgewicht aller Ebenen eines Feldes

• zulässige Fachlast

• zulässige Feldlast

Die gültigen Belastungsangaben müssen am Regal gut sichtbar gekennzeichnet sein.

Grundregal und Anbauregal

Grundregal als selbstständige Einheit

Ein Grundregal beziehungsweise Grundfeld besteht im Regelfall aus zwei Regalrahmen und den erforderlichen Traversenpaaren. Es bildet eine eigenständige Einheit und kann einzeln aufgestellt oder als Ausgangspunkt einer längeren Regalreihe verwendet werden.

Anbauregale zur Erweiterung

Ein Anbauregal besitzt nur einen zusätzlichen Regalrahmen und wird an ein vorhandenes, kompatibles Grundregal angebaut. Dadurch lassen sich längere Regalreihen mit geringerem Bauteilbedarf zusammenstellen.

Grund- und Anbaufelder müssen demselben Regalsystem angehören und technisch miteinander kompatibel sein. Tiefe, Profile, Traversen und Verbindungselemente dürfen nicht systemfremd kombiniert werden. Auch bei einer nachträglichen Erweiterung sind die zulässigen Lasten und Aufbauvorgaben der gesamten Regalreihe zu beachten.

Auflagen und Zubehör für unterschiedliche Ladeeinheiten

Paletten können bei geeigneter Einlagerungsrichtung direkt auf den Traversen gelagert werden. Für besondere Ladungsträger, nicht palettierte Güter oder zusätzliche Sicherungsanforderungen stehen verschiedene Ergänzungen zur Verfügung.

Tiefenstege und Palettenauflagen

Tiefenstege werden zwischen den Traversen eingesetzt. Sie können die Positionierung geeigneter Ladungsträger unterstützen oder als Unterkonstruktion für bestimmte Auflagen dienen. Ausführung, Anzahl und Tragfähigkeit müssen zum Regal und zur Ladeeinheit passen.

Gitterrost-, Drahtgitter- und Stahlauflagen

Auflagen schaffen eine durchgehende oder teilweise geschlossene Lagerebene. Sie können beispielsweise für Kartons, Behälter oder nicht ausreichend auf den Traversen aufliegende Ladeeinheiten erforderlich sein. Maßgeblich ist dabei die gesondert angegebene Belastbarkeit der Auflage.

Gitterroste und Drahtgitterböden bieten eine offene Struktur. Stahlpaneele bilden eine robuste Auflagefläche. Spanplatten können für trockenes Lagergut eingesetzt werden, sofern sie für das betreffende Regalsystem und die vorgesehene Belastung freigegeben sind.

Durchschub- und Absturzsicherungen

Durchschubsicherungen begrenzen die Einlagertiefe und reduzieren das Risiko, dass Paletten beim Einstellen zu weit nach hinten geschoben werden. Rückwandgitter oder andere Absturzsicherungen können erforderlich sein, wenn hinter dem Regal Verkehrs- oder Arbeitsbereiche liegen oder ein Herabfallen von Lagergut verhindert werden muss.

Rammschutz und Anfahrschutz

In Bereichen mit Flurförderzeugverkehr sind besonders die äußeren Regalstützen gefährdet. Ein geeigneter Rammschutz schützt Regalenden und Stützen vor Anfahrschäden. Art und Position des Schutzes richten sich nach dem Aufbau der Anlage und der betrieblichen Gefährdungsbeurteilung.

Aufstellung und sichere Nutzung

Palettenregale müssen auf einem ausreichend tragfähigen, ebenen Untergrund aufgestellt und entsprechend den Montagevorgaben verankert werden. Bodenanker verhindern nicht nur ein Kippen, sondern sichern auch die vorgesehene Position der Regalrahmen.

Vor der Montage sind insbesondere folgende Punkte zu prüfen:

• Tragfähigkeit und Beschaffenheit des Hallenbodens

• Leitungen oder Einbauten im Verankerungsbereich

• lot- und waagerechte Ausrichtung

• erforderliche Gang- und Sicherheitsabstände

• vorgesehene Belastung und Lastverteilung

• Schutzmaßnahmen an Verkehrswegen

• Herstellerangaben zur Montage

• Kennzeichnung durch Belastungsschilder

Nach Umbauten, Beschädigungen oder Veränderungen der Nutzung muss geprüft werden, ob Tragfähigkeit und Sicherheit weiterhin gewährleistet sind. Beschädigte Stützen, Traversen, Sicherungsstifte oder Verankerungen dürfen nicht unbeachtet weiterverwendet werden.

Betrieb, Kontrolle und Regalprüfung

Regalanlagen sind während des Betriebs regelmäßig auf erkennbare Schäden und Veränderungen zu kontrollieren. Besondere Aufmerksamkeit gilt Regalstützen, Ausfachungen, Traversen, Sicherungsstiften, Fußplatten, Bodenankern und Schutzeinrichtungen.

Typische Prüfpunkte sind:

• Verformungen und Anfahrschäden

• fehlende oder beschädigte Sicherungsstifte

• gelockerte oder beschädigte Verankerungen

• nicht zulässige Veränderungen am Aufbau

• Überlastung einzelner Ebenen oder Felder

• beschädigte Paletten und Ladeeinheiten

• fehlende oder unleserliche Belastungsschilder

• beeinträchtigte Verkehrs- und Fluchtwege

Neben laufenden Sichtkontrollen sind die für den Betrieb geltenden Prüfanforderungen und betrieblichen Verantwortlichkeiten zu berücksichtigen. Grundlage dafür sind unter anderem die Herstellerangaben, die Gefährdungsbeurteilung und die einschlägigen Regeln für ortsfeste Regalsysteme.

Palettenregale bedarfsgerecht konfigurieren

Ein wirtschaftlich genutztes Palettenregal bietet ausreichend Kapazität, ohne Verkehrsflächen oder Arbeitsabläufe unnötig einzuschränken. Die Auswahl sollte daher nicht allein anhand der Außenmaße oder des Preises erfolgen.

Für die Planung benötigen Sie mindestens:

• Palettenart und Palettenmaß

• maximales Gewicht je Palette

• Anzahl der benötigten Palettenplätze

• gewünschte Anzahl der Ebenen

• nutzbare Hallenhöhe und Stellfläche

• Daten des eingesetzten Flurförderzeugs

• Einlagerungsrichtung

• Bodenbeschaffenheit

• erforderliche Auflagen und Sicherungen

• geplante Erweiterungen

Über unsere Shopfilter können Sie das Sortiment nach Höhe, Tiefe, Breite, Anzahl der Felder, Anzahl der Ebenen, Fachlast, Regalsystem und Ausführung eingrenzen. So lassen sich passende Grundregale, Regalreihen und Erweiterungen gezielt miteinander vergleichen.
