Hubtische - elektrische & hydraulische

Hubtische für ergonomisches und kontrolliertes Lastenhandling

Hubtische unterstützen dabei, Waren, Werkstücke, Paletten oder Behälter vertikal zu bewegen und auf einer zweckmäßigen Höhe bereitzustellen. Dadurch können unnötiges Bücken, tiefes Greifen und manuelles Anheben reduziert werden. Gleichzeitig lassen sich Höhenunterschiede zwischen Arbeitsplätzen, Förderstrecken, Maschinen und Übergabestationen ausgleichen.

Das zentrale Bauteil vieler Modelle ist eine Scherenkonstruktion. Beim Auseinanderfahren der Scheren bewegt sich die Plattform nach oben, beim Zusammenfahren senkt sie sich. Abhängig von Bauform und Auslegung können Hubtische als eigenständiger Arbeitsplatz, Hebegerät, Bereitstellungstisch oder Bestandteil eines Materialflusses eingesetzt werden.

Typische Einsatzbereiche sind:

• Produktions- und Montagelinien
• Lager und Kommissionierung
• Maschinenbeschickung
• Verpackungs- und Versandplätze
• Werkstätten und Instandhaltung
• Palettenübergabe und Warenbereitstellung
• Niveauausgleich zwischen unterschiedlichen Förderhöhen

Bauformen passend zum Arbeitsablauf

Stationäre Scherenhubtische

Stationäre Hubtische werden an einem festgelegten Einsatzort aufgestellt oder in eine vorgesehene Bodensituation integriert. Sie eignen sich besonders für wiederkehrende Hubbewegungen an Produktions-, Montage- und Übergabestationen.

Einfachscheren-Hubtische decken viele Anwendungen mit üblichen Hubhöhen ab. Wird ein größerer vertikaler Hub bei vergleichsweise kompakter Plattform benötigt, kann ein Doppelscheren- oder Mehrfachscheren-Hubtisch zweckmäßig sein.

Bei der Planung sind neben Traglast und Hubhöhe auch die eingefahrene Bauhöhe, die Befestigung, die Platzverhältnisse sowie mögliche Quetsch- und Scherbereiche zu berücksichtigen.

Flachform-Hubtische

Flachform-Hubtische besitzen eine geringe Bauhöhe. Sie können sich anbieten, wenn keine Bodengrube vorhanden ist oder ein Ladungsträger möglichst bodennah aufgenommen werden soll.

Je nach Modell stehen unterschiedliche Plattformausführungen zur Verfügung:

• Geschlossene Plattformen für Behälter, Werkstücke und verschiedenartige Ladungsträger
• U-förmige Plattformen für das Einfahren mit einem geeigneten Handhubwagen
• E-förmige Plattformen für bestimmte Paletten- und Aufnahmeabläufe

Die tatsächliche Eignung hängt von den Abmessungen des Ladungsträgers, den Gabelmaßen des Hubwagens und der vorgesehenen Lastverteilung ab. Diese Maße sollten vor der Auswahl miteinander abgeglichen werden.

Fahrbare Hubtischwagen

Fahrbare Hubtische kombinieren eine höhenverstellbare Plattform mit einem mobilen Fahrgestell. Sie können Lasten zwischen Arbeitsstationen transportieren und anschließend auf einer ergonomischen Übergabehöhe bereitstellen.

Wichtige Merkmale sind gut kontrollierbare Rollen, Feststelleinrichtungen, ein geeigneter Schiebebügel und eine zum Fahrweg passende Bereifung. Ein fahrbarer Hubtisch sollte grundsätzlich nur im vollständig vorgesehenen Betriebszustand bewegt werden. Gefälle, Schwellen, Bodenunebenheiten und seitliche Kräfte können die Standsicherheit beeinträchtigen.

Hydraulische und elektrische Antriebe

Manuell-hydraulische Hubtische

Bei manuell-hydraulischen Modellen wird der Hub üblicherweise über eine Fußpumpe oder einen Handhebel erzeugt. Diese Ausführung kann für gelegentliche Hubvorgänge, wechselnde Einsatzorte und Arbeitsbereiche ohne unmittelbar verfügbare Stromversorgung geeignet sein.

Zu berücksichtigen sind die erforderliche Bedienkraft, die Zahl der täglichen Hubzyklen und das Lastgewicht. Bei häufigem Verstellen kann ein elektrischer Antrieb den Arbeitsablauf stärker unterstützen.

Elektrohydraulische Hubtische

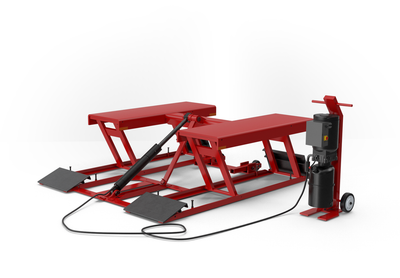

Elektrohydraulische Hubtische verbinden einen elektrischen Antrieb mit einem Hydrauliksystem. Die Plattform wird über ein Bedienelement angehoben und abgesenkt. Diese Bauart eignet sich insbesondere für regelmäßige Hubvorgänge, schwere Lasten und die wiederkehrende Positionierung innerhalb betrieblicher Prozesse.

Bei der Auswahl sind unter anderem folgende Angaben relevant:

• Netzanschluss oder Akkubetrieb
• Motorleistung
• Hub- und Senkzeit
• zulässige Anzahl beziehungsweise Häufigkeit der Hubzyklen
• Einschaltdauer
• Position und Ausführung der Bedienelemente
• Anforderungen an Steuerung und Schnittstellen

Die Einschaltdauer ist besonders wichtig, wenn der Hubtisch in kurzen Abständen wiederholt betätigt wird. Ein Hubtisch für gelegentliche Höhenkorrekturen kann anders ausgelegt sein als ein Modell für einen dauerhaft getakteten Produktionsprozess.

Auswahl nach Traglast und Lastverteilung

Die Nenntraglast gibt an, für welche Belastung ein Hubtisch unter den vom Hersteller festgelegten Bedingungen ausgelegt ist. Maßgeblich ist nicht allein das Gesamtgewicht. Auch Position, Abmessungen und Schwerpunkt der Last müssen berücksichtigt werden.

Eine gleichmäßig und mittig aufgebrachte Last beansprucht die Konstruktion anders als eine punktuelle oder außermittige Belastung. Überstehende Werkstücke, asymmetrische Maschinenbauteile oder beim Be- und Entladen auftretende Seitenkräfte können eine gesonderte technische Prüfung erforderlich machen.

Vor der Auswahl sollten Sie ermitteln:

• maximales Gewicht einschließlich Ladungsträger
• Lage des Lastschwerpunkts
• Abmessungen und Auflagefläche der Last
• Art der Be- und Entladung
• mögliche Stoß-, Roll- oder Seitenbelastungen
• erforderliche Sicherheitsreserven
• Häufigkeit der Lastwechsel

Die zulässige Traglast darf im Betrieb nicht überschritten werden. Ist die Last nicht gleichmäßig verteilt, sollte die Auslegung anhand der konkreten Anwendung und der Herstellerangaben erfolgen.

Hubbereich, Bauhöhe und Plattformabmessungen

Erforderliche Hubhöhe

Der Hubbereich reicht von der niedrigsten bis zur höchsten vorgesehenen Plattformposition. Beide Werte müssen zum Arbeitsablauf passen. Eine hohe obere Endposition ist nur dann hilfreich, wenn zugleich die eingefahrene Höhe eine geeignete Aufnahme der Last ermöglicht.

Für die Planung sollten Ausgangs- und Zielhöhe gemessen werden. Dazu gehören beispielsweise die Höhe eines Maschinenzugangs, einer Rollenbahn, eines Arbeitstisches oder einer Übergabestation.

Passende Plattformgröße

Die Plattform muss den Ladungsträger sicher aufnehmen. Eine zu kleine Fläche kann zu Überständen und ungünstiger Lastverteilung führen. Eine unnötig große Plattform benötigt dagegen mehr Stellfläche und kann die Zugänglichkeit am Arbeitsplatz einschränken.

Entscheidend sind:

• Breite und Tiefe der Last
• notwendige Auflagefläche
• vorgesehene Greif- und Arbeitsbereiche
• Bewegungsraum für Bedienpersonen
• erforderliche Zugänglichkeit
• Position des Lastschwerpunkts

Niedrige Bauhöhe und Bodengrube

Klassische stationäre Hubtische können für eine bodenebene Beladung in eine Grube eingebaut werden. Ist dies baulich nicht möglich oder nicht gewünscht, kommen Flachform-Hubtische oder Auffahrlösungen in Betracht.

Bei einer Grubenplanung sind unter anderem Aufstellmaß, Entwässerung, Leitungsführung, Zugänglichkeit für Wartungsarbeiten und die Absicherung des Bewegungsbereichs zu berücksichtigen.

Plattformen für Paletten und Ladungsträger

Für standardisierte Palettenprozesse kann eine offene U- oder E-Form die Übergabe erleichtern. Der Hubwagen fährt dabei, abhängig von der Konstruktion, in die freien Plattformbereiche ein. Nach dem Absetzen kann er wieder herausgezogen werden.

Vor dem Kauf sind folgende Maße zu vergleichen:

• Außenmaße der Palette
• Einfahrbreite und Einfahrtiefe
• Abstand der Palettenklötze beziehungsweise Kufen
• Gabelbreite und Gabelabstand des Hubwagens
• Breite der Plattformsegmente
• Position der Last auf dem Hubtisch

Auch bei passenden Nennmaßen muss geprüft werden, ob der verwendete Hubwagen und der konkrete Ladungsträger gemeinsam mit der Plattformgeometrie kompatibel sind.

Sicherheit bei Aufstellung und Betrieb

Hubtische besitzen bewegliche Bauteile und können Quetsch-, Scher- und Einzugsstellen erzeugen. Die sichere Verwendung hängt deshalb sowohl von der technischen Ausstattung als auch von Aufstellung, Unterweisung und betrieblicher Organisation ab.

Je nach Bauart und Anwendung können unter anderem folgende Einrichtungen relevant sein:

• Not-Halt- oder Not-Aus-Einrichtung
• Fußschutz beziehungsweise Kontaktleiste
• Schlauchbruchsicherung
• kontrollierte Senkfunktion
• mechanische Wartungsstütze
• Schutzrahmen oder Faltenbalg
• Feststeller an fahrbaren Modellen
• Schlüsselschalter oder Zugangskontrolle
• Überlastschutz
• rutschhemmende Plattformoberfläche

Vor der Inbetriebnahme sind die Betriebsanleitung, die vorgesehene Verwendung und die Anforderungen am Aufstellort zu beachten. Die betriebliche Gefährdungsbeurteilung sollte den Hubtisch, das Transportgut, die Bedienung, angrenzende Verkehrswege und mögliche Wechselwirkungen mit anderen Maschinen einbeziehen.

Hubtische für besondere Umgebungsbedingungen

Standardmodelle sind nicht automatisch für Feuchtigkeit, Außenbereiche, aggressive Medien, explosionsgefährdete Bereiche oder hygienisch sensible Anwendungen geeignet.

Für besondere Einsatzbedingungen können zusätzliche Merkmale erforderlich sein:

• geeigneter Korrosionsschutz
• verzinkte oder rostbeständige Bauteile
• definierte Schutzart elektrischer Komponenten
• reinigungsfreundliche Oberflächen
• beständige Dichtungen und Hydraulikkomponenten
• geeignete Schmier- und Betriebsstoffe
• spezielle elektrische oder konstruktive Ausführung

Die benötigte Schutzart sollte aus der tatsächlichen Belastung am Einsatzort abgeleitet werden. Dazu zählen Staub, Spritzwasser, Strahlwasser, Reinigungsverfahren, Temperatur und Witterungseinflüsse.

Ergonomische Einbindung in den Arbeitsplatz

Ein Hubtisch unterstützt die Ergonomie vor allem dann, wenn sein Verstellbereich zu den Beschäftigten, den Werkstücken und den ausgeführten Tätigkeiten passt. Ziel ist es, Lasten innerhalb eines günstig erreichbaren Bereichs bereitzustellen und unnötige Hebe-, Beuge- und Streckbewegungen zu reduzieren.

Bei der Arbeitsplatzplanung sollten neben der Plattformhöhe auch Greifentfernung, Körperhaltung, Sicht auf das Werkstück, Beinfreiheit und Bedienposition berücksichtigt werden. Bei unterschiedlich großen Beschäftigten oder wechselnden Produkten ist eine unkomplizierte Höhenverstellung besonders relevant.
