Plattenlagerung und Tafelregale für Schwerlast

Plattenlager für großformatige Materialien

Plattenlager sind speziell für flächige, sperrige und häufig schwere Materialien ausgelegt. Sie schaffen getrennte Lagerplätze für Werkstoffplatten, Blechtafeln und vergleichbare Güter, die in konventionellen Fachregalen nur eingeschränkt untergebracht werden können.

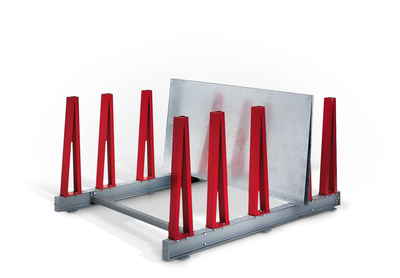

Unser Sortiment umfasst Plattenregale für die stehende beziehungsweise vertikale Lagerung. Die Materialien werden seitlich in die vorgesehenen Fächer eingeschoben und bleiben dadurch einzeln zugänglich. Abhängig von der Ausführung eignen sich die Regale unter anderem für:

• Holzplatten und Holzwerkstoffplatten

• Bleche und Metalltafeln

• Kunststoffplatten und Verbundplatten

• Türen, Paneele und Bodenbeläge

• großformatige Zuschnitte und Reststücke

• andere flächige Werkstoffe mit geeigneten Abmessungen

Ob ein konkretes Material eingelagert werden kann, hängt immer von seinen Abmessungen, seinem Gewicht, seiner Oberflächenempfindlichkeit und den technischen Daten des Regals ab.

Vorteile der vertikalen Plattenlagerung

Geordneter Zugriff auf einzelne Materialien

Getrennte Fächer erleichtern die Sortierung nach Werkstoff, Format, Stärke oder Auftrag. Benötigte Platten können gezielt entnommen werden, ohne größere Materialstapel vollständig umzulagern. Das unterstützt kurze Zugriffswege in Werkstatt, Produktion und Materiallager.

Effiziente Nutzung der Lagerfläche

Die stehende Lagerung benötigt im Verhältnis zur gelagerten Plattenmenge nur eine begrenzte Grundfläche. Gleichzeitig bleiben die einzelnen Materialien sichtbar und zugänglich. Dies ist insbesondere bei wechselnden Formaten, häufigen Entnahmen oder einem vielfältigen Materialbestand von Vorteil.

Materialschonendes Ein- und Auslagern

Modelle mit kugelgelagerten oder leichtlaufenden Anlaufrollen erleichtern das Einschieben und Herausziehen schwerer Platten. Der Rollmechanismus reduziert die Reibung an der Einschubseite und kann dazu beitragen, empfindliche Kanten und Oberflächen zu schonen.

Die Platten müssen dennoch kontrolliert bewegt werden. Bei schweren, großformatigen oder empfindlichen Materialien sind geeignete Hebe- und Transportmittel sowie die betrieblichen Sicherheitsvorgaben zu berücksichtigen.

Das passende Plattenregal auswählen

Plattenformat und Regaltiefe

Die Regaltiefe muss zum Format und zum vorgesehenen Überstand der Platten passen. In unserem Sortiment stehen unterschiedliche Tiefen für kompaktere Werkstoffplatten sowie für großformatige Bleche und Tafeln zur Auswahl.

Prüfen Sie vor der Bestellung:

• Höhe, Breite und Tiefe der größten einzulagernden Platte

• benötigte Einschubtiefe

• zulässigen und betrieblich vertretbaren Überstand

• Bewegungsfläche vor dem Regal

• erforderliche Verkehrs- und Sicherheitswege

Gewicht und Fachlast

Die Fachlast bezeichnet das maximal zulässige Gewicht pro Fach. Maßgeblich ist nicht nur das Gewicht einer einzelnen Platte, sondern das Gesamtgewicht aller Materialien, die gemeinsam in einem Fach stehen.

Unser Sortiment umfasst je nach Modell Fachlasten von 300 kg bis 1.000 kg. Die angegebene Tragfähigkeit darf nicht überschritten werden. Zudem ist auf eine gleichmäßige und bestimmungsgemäße Belastung zu achten.

Fachbreite und Materialmenge

Die lichte Fachbreite bestimmt, wie viele Platten beziehungsweise welche Materialstärken gemeinsam aufgenommen werden können. Schmale Fächer unterstützen eine feine Sortierung, während breitere Fächer mehr Material oder größere Materialpakete aufnehmen.

Typische Auswahlkriterien sind:

• Stärke der einzelnen Platten

• Anzahl der Platten pro Fach

• gewünschte Trennung nach Material oder Format

• benötigter Freiraum für die Entnahme

• Einsatz von Greif-, Hebe- oder Transporthilfen

In unserem Sortiment finden Sie unter anderem Ausführungen mit Fachbreiten von 50, 200 oder 400 mm. Entscheidend sind stets die konkreten Produktangaben.

Anzahl der Fächer

Die erforderliche Fachanzahl richtet sich nach der Vielfalt des Materialbestands. Wer unterschiedliche Werkstoffe, Stärken und Formate getrennt lagern möchte, benötigt mehr Fächer als ein Betrieb mit weitgehend einheitlichen Platten.

Eine klare Aufteilung kann beispielsweise nach folgenden Kriterien erfolgen:

• Werkstoff

• Plattenstärke

• Abmessung

• Oberflächenqualität

• Auftrag oder Bearbeitungsstatus

Bauformen und Ausstattungsmerkmale

Grundfelder und Anbaufelder

Modular aufgebaute Plattenregale bestehen aus einem selbstständig nutzbaren Grundfeld und passenden Anbaufeldern. Ein Anbaufeld erweitert eine vorhandene Regalzeile, kann jedoch nicht bei jedem System allein aufgestellt werden.

Vor der Zusammenstellung sind Systemkompatibilität, zulässige Feldkombinationen und die technischen Angaben der jeweiligen Produkte zu prüfen. Grund- und Anbaufelder unterschiedlicher Baureihen sollten nicht miteinander kombiniert werden.

Plattenregale mit Anlaufrollen

Anlaufrollen an der Beschickungsseite erleichtern das Bewegen der Materialien über den Übergang zwischen Boden und Regal. Diese Ausstattung ist besonders bei schweren Platten oder häufigen Materialwechseln sinnvoll.

Die Rollen ersetzen keine geeignete Hebehilfe. Größe, Gewicht und Beschaffenheit des Lagerguts bestimmen, ob das Material manuell oder mit technischen Hilfsmitteln bewegt werden darf.

Offene und geschlossene Konstruktionen

Nach oben offene Konstruktionen können für überstehende Materialien oder eine Beschickung von oben geeignet sein. Geschlossene Ausführungen begrenzen die nutzbare Höhe, können dafür aber eine zusätzliche konstruktive Verbindung zwischen den Regalbereichen bieten.

Welche Variante geeignet ist, hängt von Plattenformat, Beschickungsart, Hallenhöhe und eingesetzten Transportmitteln ab.

Einsatz in Handwerk, Werkstatt und Industrie

Plattenlager kommen überall dort zum Einsatz, wo flächige Werkstoffe regelmäßig verarbeitet oder bereitgestellt werden. Typische Einsatzgebiete sind:

• Metallverarbeitung und Blechbearbeitung

• Schreinereien und Möbelbau

• Holzhandel und Innenausbau

• Maschinen- und Anlagenbau

• Baugewerbe und Werkstofflager

• Kunststoffverarbeitung

• Produktions- und Instandhaltungsbereiche

Eine Aufstellung in der Nähe von Sägen, Schneidanlagen, Kantbänken oder anderen Bearbeitungsstationen kann Materialwege verkürzen. Dabei müssen Verkehrswege, Maschinenbereiche und Sicherheitsabstände frei bleiben.

Sichere Aufstellung und Nutzung

Tragfähiger und ebener Untergrund

Plattenregale müssen auf einem ausreichend tragfähigen, ebenen Untergrund stehen. Unebenheiten können die Standsicherheit beeinträchtigen und zu einer ungünstigen Lastverteilung führen. Vorgesehene Befestigungen und Verankerungen sind entsprechend der Montageanleitung auszuführen.

Belastungsgrenzen einhalten

Fachlasten und weitere Belastungsangaben gelten nur bei bestimmungsgemäßer Nutzung. Schwere Materialien sollten kontrolliert eingestellt und innerhalb der vorgesehenen Auflageflächen positioniert werden. Eine einseitige, stoßartige oder nicht vorgesehene Belastung ist zu vermeiden.

Regelmäßige Sichtprüfung

Im laufenden Betrieb sollten unter anderem folgende Komponenten kontrolliert werden:

• Rahmen und tragende Bauteile

• Fachteiler und Auflagen

• Rollen und bewegliche Teile

• Schraub- und Steckverbindungen

• Bodenbefestigungen

• Kennzeichnungen und Belastungsangaben

Beschädigte Bauteile dürfen nicht eigenmächtig gerichtet oder verändert werden. Bis zur fachgerechten Beurteilung sollte der betroffene Regalbereich nicht weiter belastet werden.

Plattenlager bedarfsgerecht konfigurieren

Für eine passende Auswahl erfassen Sie zunächst Art, Format, Gewicht und Menge der einzulagernden Materialien. Anschließend gleichen Sie diese Daten mit Fachlast, Fachbreite, Regaltiefe und Fachanzahl ab. Auch die Beschickungsseite und die verfügbare Bedienfläche vor dem Regal müssen in die Planung einbezogen werden.

Ein praxistaugliches Plattenlager bietet ausreichende Tragreserven, trennt häufig verwendete Materialien sinnvoll und lässt sich ohne unnötige Umlagerungen bedienen. Mit den verfügbaren Filtern können Sie unser Sortiment nach den wichtigsten technischen Merkmalen eingrenzen.
