Schubfachregale als Schwerlastregal kaufen

Schubfachregale für schwere und sperrige Lagergüter

Schubfachregale sind Schwerlastregale mit ausziehbaren Lagerebenen. Sie verbinden eine kompakte, vertikale Lagerung mit einem direkten Zugriff auf einzelne Werkzeuge, Bauteile oder Materialien. Das Lagergut muss dadurch nicht erst von davorliegenden Teilen befreit werden.

In unserem Webshop finden Sie verschiedene Lösungen für die industrielle Lagerung. Dazu gehören Schubfach-Schwerlastregale, Grund- und Anbauregale für Auszugrahmen sowie Wabenregale für Langgut. Die passende Bauform richtet sich nach Gewicht, Abmessungen und Geometrie des Lagerguts sowie nach dem eingesetzten Handhabungsmittel.

Typische Einsatzbereiche

Schubfachregale werden vor allem dort eingesetzt, wo schwere Güter regelmäßig bereitgestellt, entnommen oder umgelagert werden.

Typische Lagergüter sind:

• Stanz-, Press- und Spritzgusswerkzeuge

• Formen, Matrizen und Vorrichtungen

• Motoren, Getriebe und Maschinenbauteile

• schwere Werkstücke und Baugruppen

• Bleche und flächige Materialien

• Rohre, Profile und anderes Langgut

• Ersatzteile für Wartung und Instandhaltung

Durch die geordnete Zuordnung zu einzelnen Lagerebenen lassen sich Bestände schneller erfassen und benötigte Güter gezielt bereitstellen. Das ist besonders in der produktionsnahen Lagerung, im Werkzeugbau, in der Instandhaltung und in Materialbereitstellungsbereichen hilfreich.

Regalausführung passend zum Lagergut auswählen

Schubfach-Schwerlastregale

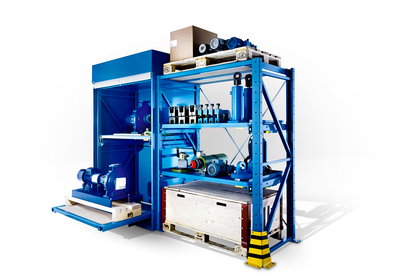

Schubfach-Schwerlastregale verfügen über ausziehbare Fachböden oder Rahmen. Das eingelagerte Gut kann aus dem Regal herausgezogen werden und ist dadurch von oben beziehungsweise von mehreren Seiten erreichbar. Abhängig von der Konstruktion ist anschließend eine Aufnahme mit Kran, Hebezeug oder geeignetem Flurförderzeug möglich.

Diese Bauart eignet sich insbesondere für kompakte, schwere Einzelteile und Werkzeuge. Ausschlaggebend sind die zulässige Fachlast, die nutzbare Größe der Auszugsebene und der verfügbare Auszugsweg.

Regale für Auszugrahmen

Regale für Auszugrahmen lassen sich abhängig vom System mit unterschiedlichen Rahmen, Abdeckungen und Lagerebenen ausstatten. Die modulare Ausführung erleichtert die Anpassung an verschiedene Werkzeuge und Bauteile.

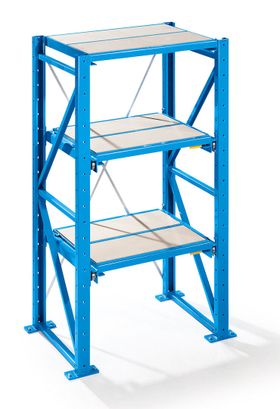

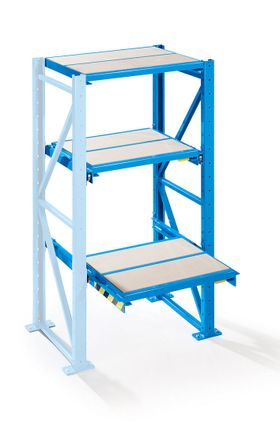

Grundregale bilden jeweils eine selbstständig aufstellbare Einheit. Anbauregale erweitern ein vorhandenes Grundregal und können den Platzbedarf sowie den Materialeinsatz bei längeren Regalzeilen reduzieren. Vor der Bestellung ist deshalb zu prüfen, ob eine neue Regalzeile aufgebaut oder eine bestehende Anlage ergänzt werden soll.

Wabenregale für Langgut

Wabenregale bieten getrennte Fächer für Rohre, Stangen und Profile. Unterschiedliche Materialarten, Querschnitte oder Längen können getrennt voneinander gelagert werden. Dadurch bleibt Langgut übersichtlich und muss bei der Entnahme nicht aufwendig umsortiert werden.

Neben der Anzahl und Größe der Waben sind das zulässige Gesamtgewicht, die Entnahmerichtung und die vorgesehenen Transportmittel zu berücksichtigen.

Tragfähigkeit richtig bemessen

Die Tragfähigkeit gehört zu den wichtigsten Auswahlkriterien. Dabei müssen Fachlast und Feldlast unterschieden werden:

• Fachlast: maximal zulässige Belastung einer einzelnen Lagerebene oder eines Auszugrahmens

• Feldlast: maximal zulässige Gesamtbelastung eines Regalfeldes

• Gesamttragfähigkeit: Belastungsgrenze des vollständigen Regals oder Regalsystems

Die angegebenen Traglasten gelten üblicherweise unter den in der Produktbeschreibung genannten Bedingungen. Dazu zählt häufig eine gleichmäßige Lastverteilung. Punktlasten, außermittige Belastungen oder besonders kompakte Werkzeuge können eine gesonderte technische Prüfung erforderlich machen.

Für eine belastbare Auswahl sollten das tatsächliche Gewicht des schwersten Lagerguts, mögliche zusätzliche Auflagen und eine angemessene Betriebsreserve berücksichtigt werden. Die Summe der belegten Fachlasten darf die zulässige Feldlast nicht überschreiten.

Teil- oder Vollauszug bedarfsgerecht wählen

Der Auszugsgrad bestimmt, wie weit sich eine Lagerebene aus dem Regal herausbewegen lässt. Ein Teilauszug kann ausreichen, wenn das Lagergut von vorn sicher aufgenommen werden kann. Er benötigt im Bediengang häufig weniger Bewegungsraum.

Ein Vollauszug bietet einen umfassenderen Zugriff auf die Lagerfläche. Er ist besonders hilfreich, wenn große Werkzeuge, Formen oder Bauteile vollständig von oben erreichbar sein müssen. Der zusätzliche Platzbedarf vor dem Regal ist bei der Lagerplanung einzubeziehen.

Neben dem Auszugsgrad sind folgende Punkte relevant:

• lichte Fachhöhe und Höhenraster

• nutzbare Breite und Tiefe der Lagerebene

• Position des Lastschwerpunkts

• Bedienkraft bei beladenem Auszug

• erforderliche Arbeitsgangbreite

• Schwenk- und Bewegungsraum eingesetzter Hebezeuge

Auflagen und Zubehör für unterschiedliche Lagergüter

Die Auszugsebene muss zum Lagergut passen. Je nach Regal und Anwendung können glatte Blechauflagen, Rahmen mit Blechabdeckung oder Ausführungen mit Spanplatteneinlage eingesetzt werden. Kanten, Anschläge oder andere Sicherungselemente können dazu beitragen, das Lagergut in der vorgesehenen Position zu halten.

Zu den möglichen Ergänzungen zählen:

• Auszugrahmen in passenden Abmessungen

• Blechabdeckungen oder Spanplatteneinlagen

• Rückwände

• zusätzliche Lagerebenen

• Trenn- und Ordnungselemente

• Grund- und Anbauelemente zur Erweiterung

Zubehör darf nur verwendet werden, wenn es für das jeweilige Regalsystem und die vorgesehene Belastung geeignet ist. Bei einer Nachrüstung sind die technischen Vorgaben des Produkts zu beachten.

Sicherheit bei Aufstellung und Nutzung

Schubfachregale können durch ausgezogene, belastete Ebenen hohen Kipp- und Hebelkräften ausgesetzt sein. Ausziehsperren begrenzen bei entsprechend ausgestatteten Modellen die gleichzeitige Betätigung mehrerer Ebenen. Sie ersetzen jedoch weder die fachgerechte Aufstellung noch eine erforderliche Verankerung.

Vor der Inbetriebnahme sind insbesondere folgende Punkte zu prüfen:

• ausreichende Tragfähigkeit und Ebenheit des Bodens

• vorgeschriebene Verankerung des Regals

• sichere Abstände zu Verkehrs- und Fluchtwegen

• Freiraum vor den Auszügen

• Kennzeichnung der zulässigen Belastungen

• Übereinstimmung von Regal und eingesetztem Hebezeug

• Schutz vor unbeabsichtigtem Anfahren

• ungehinderte Funktion der Auszugs- und Sicherungseinrichtungen

Beschädigte Auszüge, Führungen, Rahmen oder Sicherungseinrichtungen dürfen nicht weiterverwendet werden, bis eine fachkundige Beurteilung und gegebenenfalls Instandsetzung erfolgt ist.

Ergonomische Materialbereitstellung planen

Ausziehbare Ebenen können die Entnahme schwerer Teile erleichtern, weil das Lagergut nicht tief aus einem starren Regalfach herausgehoben werden muss. Die ergonomische Wirkung hängt jedoch von der konkreten Planung ab.

Häufig benötigte Güter sollten möglichst in einer gut erreichbaren Höhe gelagert werden. Sehr schwere Einheiten müssen so positioniert sein, dass sie mit den vorgesehenen Hebe- und Transportmitteln sicher aufgenommen werden können. Auch Griffhöhen, Sichtverhältnisse und die Position des Bedienpersonals sind zu berücksichtigen.

Auswahl des passenden Schubfachregals

Für die Produktauswahl empfiehlt sich eine strukturierte Prüfung:

1. Gewicht und Abmessungen des schwersten Lagerguts bestimmen.

2. Erforderliche Fach- und Feldlast festlegen.

3. Anzahl und nutzbare Größe der Lagerebenen ermitteln.

4. Teil- oder Vollauszug nach Zugriffsanforderung auswählen.

5. Art der Auflage auf Material und Lastverteilung abstimmen.

6. Kran, Stapler oder anderes Handhabungsmittel berücksichtigen.

7. Stellfläche und Bedienraum einschließlich ausgezogener Ebenen messen.

8. Grund- oder Anbauregal passend zur geplanten Regalzeile wählen.

9. Anforderungen an Verankerung und Anfahrschutz prüfen.

10. Lieferzustand, Montage und erforderliches Zubehör berücksichtigen.

Eine frühzeitige Abstimmung dieser Punkte verhindert, dass Tragfähigkeit, Auszugsweg oder Platzbedarf erst nach der Lieferung als unzureichend erkannt werden.
