Rammschutzbalken und Schutzplanken fürs Lager

Rammschutzbalken und Schutzplanken für betriebliche Schutzbereiche

Wo Gabelstapler, Hubwagen, Transportwagen oder andere Fahrzeuge rangieren, können bereits kleinere Fahrfehler erhebliche Schäden verursachen. Rammschutzbalken und Schutzplanken bilden eine feste, gut erkennbare Barriere zwischen dem Verkehrsbereich und schutzbedürftigen Einrichtungen.

Typische Schutzbereiche sind:

• Lager- und Palettenregale

• Maschinen und Produktionsanlagen

• Wände, Tore und Türen

• Säulen, Stützen und Gebäudeecken

• Förderanlagen und technische Installationen

• Lade-, Park- und Rangierzonen

• Warenbereitstellungs- und Kommissionierbereiche

• Verkehrswege innerhalb von Hallen und Außenanlagen

Die Schutzvorrichtung sollte so positioniert sein, dass ein anfahrendes Fahrzeug zunächst den Rammschutz berührt und nicht das dahinterliegende Objekt. Dafür müssen Abmessungen, Aufbau und Befestigung zur jeweiligen Gefährdung passen.

Unterschiede zwischen Rammschutzbalken und Schutzplanken

Rammschutzbalken für bodennahe Gefahrenstellen

Rammschutzbalken besitzen meist eine vergleichsweise niedrige Bauhöhe. Sie eignen sich als Abstandhalter, Rollstopp oder bodennaher Anfahrschutz. Damit lassen sich unter anderem Wände, Maschinenfüße, Toreinfahrten und Warenbereiche gegen Transportgeräte absichern.

Ein niedriger Balken kann sinnvoll sein, wenn der geschützte Bereich weiterhin zu Fuß erreichbar bleiben soll. Fußgänger können die Barriere je nach Ausführung übersteigen, während Fahrzeugräder oder Fahrzeugrahmen auf ein klar erkennbares Hindernis treffen. Vor dem Einsatz in Lauf- oder Rettungswegen ist jedoch zu prüfen, ob die Barriere dort zulässig ist und keine zusätzliche Stolperstelle erzeugt.

Schutzplanken für längere Schutzstrecken

Rammschutzplanken sichern größere Bereiche entlang von Verkehrswegen, Maschinen oder Gebäudeteilen. Sie werden an Pfosten befestigt und können zu durchgängigen Barrieren verbunden werden. Je nach System lassen sich gerade Strecken, Innen- und Außenecken sowie mehrseitige Einfassungen aufbauen.

Plankensysteme bieten sich an, wenn:

• eine längere Schutzlinie benötigt wird,

• verschiedene Komponenten miteinander kombiniert werden sollen,

• die Anlage später verlängert oder verändert werden könnte,

• Schutz auf einer definierten Höhe erforderlich ist,

• Ecken und Richtungswechsel einbezogen werden müssen.

Modulare Rammschutzsysteme bedarfsgerecht zusammenstellen

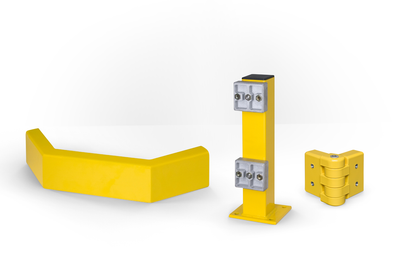

Planken, Pfosten und Eckelemente kombinieren

Ein Baukastensystem ermöglicht die Anpassung an vorhandene Raum- und Verkehrsstrukturen. Planken bilden die horizontale Barriere, während Pfosten die Kräfte in den Untergrund ableiten. Anfangs-, End- und Eckpfosten begrenzen oder verbinden die einzelnen Schutzstrecken.

Abhängig vom System können weitere Komponenten erforderlich sein:

• Anfangs- und Endpfosten

• Zwischenpfosten

• Innen- und Außenecken

• Verbindungs- und Verlängerungselemente

• Bodenplatten

• Schrauben und Bodenanker

• Wandhalter

• Abschluss- oder Abdeckelemente

Bei der Planung ist nicht nur die Gesamtlänge maßgeblich. Auch die Position der Pfosten, die Abmessungen der einzelnen Planken und die erforderlichen Verbindungen müssen berücksichtigt werden.

Schutzstrecken richtig vermessen

Messen Sie zunächst die gesamte Breite oder Länge des zu schützenden Bereichs. Planen Sie an beiden Seiten einen ausreichenden Überstand ein, damit Fahrzeuge nicht unmittelbar hinter dem Ende der Barriere auf das Objekt treffen können.

Für eine belastbare Planung sollten folgende Maße erfasst werden:

• Länge der geraden Schutzstrecken

• Anzahl und Winkel der Ecken

• erforderliche Schutz- beziehungsweise Plankenhöhe

• Abstand zum geschützten Objekt

• verfügbare Fläche für Bodenplatten

• Abstand zu Fahrwegen, Durchgängen und Toren

• Position von Fugen, Leitungen oder Einbauten im Boden

Material und Oberflächen nach Einsatzbereich auswählen

Stahl für robuste Schutzkonstruktionen

Stahl eignet sich für mechanisch belastbare Rammschutzlösungen in Lager, Produktion und Logistik. Beschichtete Oberflächen erhöhen die Sichtbarkeit und schützen das Material im vorgesehenen Einsatzbereich. Für Außenflächen oder feuchte Umgebungen ist besonders auf einen geeigneten Korrosionsschutz zu achten.

Gelbe Oberflächen und kontrastierende Warnmarkierungen machen die Schutzvorrichtung frühzeitig erkennbar. Reflektierende Elemente können die Sichtbarkeit bei ungünstigen Lichtverhältnissen zusätzlich unterstützen.

Einsatzbedingungen vor dem Kauf prüfen

Nicht jede Ausführung ist automatisch für jede Umgebung geeignet. Berücksichtigen Sie deshalb:

• Innen- oder Außeneinsatz

• Feuchtigkeit und mögliche Korrosionsbelastung

• Reinigungs- und Hygienebedingungen

• Temperaturbereich

• Fahrzeugart und Fahrzeuggewicht

• Fahrgeschwindigkeit und Rangierhäufigkeit

• mögliche Anprallrichtung

• chemische oder mechanische Belastungen

Entscheidend ist nicht allein das Material. Die Schutzwirkung hängt ebenso von Konstruktion, Positionierung, Befestigung und Untergrund ab.

Befestigung und Montage des Anfahrschutzes

Bodenmontage auf tragfähigem Untergrund

Rammschutzbalken und Pfosten mit Bodenplatten werden üblicherweise auf einem ausreichend tragfähigen Untergrund verankert. Die Befestigungsmittel müssen zur Bodenbeschaffenheit, zur Bodenplatte und zur erwarteten Belastung passen.

Vor dem Bohren sollte geklärt werden, ob sich Leitungen, Bewehrungen, Bodenheizungen oder andere Einbauten im Montagebereich befinden. Die Randabstände der Verankerung und die Vorgaben des jeweiligen Befestigungssystems sind ebenfalls zu beachten.

Unabhängige Schutzbarriere vor Regalen und Anlagen

Ein Rammschutz sollte seine Kräfte nicht unkontrolliert in das geschützte Regal, die Maschine oder eine empfindliche Gebäudestruktur übertragen. Bei Regalen ist daher eine eigenständige Befestigung im Boden vorzusehen, sofern die konkrete Systemplanung keine andere fachlich geprüfte Lösung vorgibt.

Zwischen Schutzbarriere und Objekt muss genügend Abstand vorhanden sein. Dadurch kann sich die Konstruktion bei einer Belastung verformen, ohne unmittelbar gegen das geschützte Bauteil zu drücken.

Montage an Wand oder im Erdreich

Abhängig von Produkt und Anwendung kommen weitere Montagearten infrage. Dazu zählen die Befestigung an geeigneten Wänden, das Einbetonieren sowie das Einrammen dafür vorgesehener Pfosten in den Untergrund. Tragfähigkeit, Montageposition und Systemfreigabe müssen jeweils vorab geprüft werden.

Planung nach Gefährdung und Fahrzeugverkehr

Belastung realistisch einschätzen

Die erforderliche Schutzkonstruktion richtet sich nach der zu erwartenden Anprallenergie. Fahrzeuggewicht, Geschwindigkeit, Auftreffwinkel und Anprallhöhe beeinflussen die Belastung erheblich. Ein niedriger Rollstopbalken erfüllt daher eine andere Aufgabe als eine mehrreihige Schutzplanke an einer stark befahrenen Route.

Besonders sorgfältig sollte geplant werden, wenn:

• schwere Flurförderzeuge eingesetzt werden,

• Fahrzeuge regelmäßig wenden oder rückwärtsfahren,

• Verkehrswege eng geführt sind,

• Personen direkt hinter der Barriere arbeiten,

• kritische Maschinen oder Gebäudeteile geschützt werden,

• ein Anfahrschaden erhebliche Betriebsunterbrechungen verursachen könnte.

Bei erhöhtem Gefährdungspotenzial ist eine fachkundige Gefährdungsbeurteilung erforderlich.

Sichtbarkeit und Verkehrsführung verbinden

Rammschutzsysteme schützen nicht nur vor direktem Kontakt. Sie können auch Fahrwege optisch führen, Abstände verdeutlichen und sensible Zonen kennzeichnen. Eine auffällige Farbgebung ersetzt jedoch weder eine ausreichende Dimensionierung noch die fachgerechte Verankerung.

Die Barriere sollte frühzeitig erkennbar sein und darf Sichtbeziehungen an Kreuzungen, Toren oder Übergängen nicht unnötig beeinträchtigen.

Kontrolle, Wartung und Austausch

Rammschutzbalken und Schutzplanken sollten regelmäßig sowie nach jeder erkennbaren Kollision kontrolliert werden.

Dabei sind insbesondere folgende Punkte zu prüfen:

• Verformungen an Balken, Planken und Pfosten

• lockere oder fehlende Befestigungsmittel

• Risse und Schäden an Boden oder Verankerung

• Korrosion und beschädigte Beschichtungen

• gelöste Verbindungen

• veränderte Abstände zum geschützten Objekt

• eingeschränkte Erkennbarkeit der Warnmarkierung

Beschädigte Komponenten sind nach den Vorgaben des Systems zu ersetzen. Bei modularen Konstruktionen können einzelne Bauteile häufig separat ausgetauscht werden, ohne die gesamte Schutzstrecke neu aufzubauen.
