Häufig gestellte Fragen
Rammschutzbügel und Geländer für sichere Betriebsbereiche
Wo Gabelstapler, Hubwagen, Transportwagen oder Lkw unterwegs sind, können bereits Kollisionen bei geringer Geschwindigkeit erhebliche Schäden verursachen. Rammschutzbügel bilden eine widerstandsfähige Barriere zwischen dem Fahrzeugverkehr und schutzbedürftigen Einrichtungen. Sie werden mit ausreichendem Abstand vor dem jeweiligen Objekt angebracht und sollen auftretende Kräfte aufnehmen, bevor Maschinen, Gebäudeteile oder Lagertechnik getroffen werden.
Typische Einsatzbereiche sind:
Lager- und Produktionshallen
Verkehrs- und Kommissionierwege
Maschinen- und Anlagenbereiche
Regale und Regalgangenden
Tore, Türen und Durchfahrten
Gebäudeecken, Säulen und Pfeiler
Schaltschränke und technische Einrichtungen
Ladezonen, Zufahrten und Betriebshöfe
Parkplätze und E-Ladestationen
Fußwege neben innerbetrieblichen Fahrwegen
Rammschutzgeländer und Maschinenschutzgitter eignen sich besonders für längere Bereiche, die nicht nur punktuell, sondern über eine definierte Strecke abgesichert werden sollen.
Bauformen passend zum Schutzbedarf

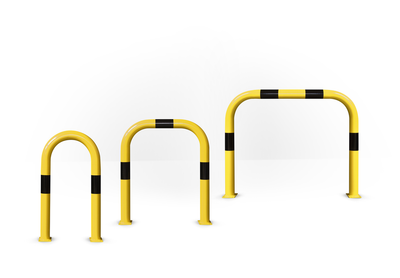

Einfache Rammschutzbügel
Gerade Bügel in U-Form schützen Maschinen, Regale, Säulen oder technische Einrichtungen auf mehreren Seiten. Sie eignen sich außerdem zur optischen und physischen Abgrenzung von Fahr- und Arbeitsbereichen. Die erforderliche Breite richtet sich nach dem schutzbedürftigen Objekt und dem notwendigen Sicherheitsabstand.
Eck- und Winkelbügel
Eckausführungen schützen Gebäudekanten, Pfeiler, Regalenden und andere Bereiche, die aus unterschiedlichen Richtungen angefahren werden können. Je nach Bauform lassen sich zwei oder drei Seiten eines Objekts abschirmen.
Schutzbügel mit Knieholm
Ein zusätzlicher Knieholm verkleinert den freien Abstand innerhalb des Bügels. Dadurch entsteht eine durchgängigere Barriere, die insbesondere an Laufwegen, Rampen oder Übergängen vorteilhaft sein kann. Auch niedrig geführte Transportgeräte können so besser berücksichtigt werden.
Modelle mit Unterfahrschutz
Ein bodennah angeordneter Unterfahrschutz reduziert die Gefahr, dass Gabelzinken, Hubwagen oder niedrige Fahrzeugteile unter dem Bügel hindurchreichen. Diese Bauform empfiehlt sich für Maschinen, Regale und Anlagen, bei denen ein Kontakt im unteren Bereich besondere Schäden verursachen könnte.
Schutzgeländer und Maschinenschutzgitter
Geländer und Gitter sichern größere Zonen oder längere Verkehrsabschnitte. Sie können Laufwege vom Fahrzeugverkehr trennen, Maschinenbereiche eingrenzen oder den Zugang zu Gefahrstellen lenken. Bei der Planung sind neben der Schutzwirkung auch Durchgänge, Fluchtwege und betriebliche Arbeitsabläufe zu berücksichtigen.
Flexible Rammschutzsysteme
Ausführungen aus flexiblem Spezialkunststoff können sich bei einer Kollision verformen und einen Teil der Stoßenergie aufnehmen. Abhängig vom jeweiligen System gehen sie anschließend weitgehend in ihre Ausgangsform zurück. Dadurch können sich Reparaturaufwand sowie Belastungen für Fahrzeug und Bodenbefestigung reduzieren. Die konkrete Belastbarkeit muss immer anhand der technischen Produktdaten geprüft werden.
Stahl oder Kunststoff gezielt auswählen
Stahl für robuste, formstabile Abgrenzungen
Rammschutzbügel aus Stahl bieten eine feste und deutlich erkennbare Schutzbarriere. Für Innenbereiche kommen häufig beschichtete Stahlvarianten zum Einsatz. Im Freien sind feuerverzinkte oder zusätzlich beschichtete Ausführungen sinnvoll, da sie besser gegen Witterung und Korrosion geschützt sind.
Beim Vergleich von Stahlmodellen sind folgende Merkmale relevant:
Rohrdurchmesser und Wandstärke
Stahlqualität und Konstruktion
Oberflächenbehandlung
Ausführung der Schweißnähte
Abmessungen der Fußplatten
Anzahl und Position der Befestigungspunkte
Eignung für Innen- oder Außenbereiche
Kunststoff für elastische Schutzkonzepte
Flexible Kunststoffsysteme eignen sich für Bereiche, in denen wiederkehrende leichte bis mittlere Kontakte auftreten können. Das Material ist korrosionsbeständig und kann sich für hygienisch sensible oder feuchte Betriebsumgebungen eignen. Entscheidend sind die ausgewiesene Energieaufnahme, das Rückstellverhalten und die Beständigkeit gegenüber Temperatur, Reinigungsmitteln oder UV-Strahlung.
Abmessungen und Sicherheitsabstand richtig planen
Die benötigte Höhe richtet sich nach dem zu schützenden Objekt und den möglichen Kontaktpunkten der eingesetzten Fahrzeuge. Niedrige Bügel können bodennahe Anlagenkomponenten sichern, während höhere Ausführungen eine größere Fläche abdecken oder als Abgrenzung von Laufwegen dienen.
Die Breite sollte das Objekt einschließlich eines ausreichenden seitlichen Abstands abdecken. Bei der Planung sind außerdem ausschwenkende Fahrzeugteile, Wendekreise, Lastüberstände und die Länge von Gabelzinken zu beachten.
Vor der Bestellung sollten Sie ermitteln:
Breite, Höhe und Tiefe des Schutzbereichs
erforderlicher Abstand zwischen Bügel und Objekt
mögliche Anfahrrichtungen
Fahrzeugtypen und typische Lasten
Verkehrsfrequenz und Kollisionsrisiko
verfügbare Montagefläche
Untergrund und Bodenaufbau
notwendige Durchgänge und Arbeitsräume
Montage durch Aufdübeln oder Einbetonieren
Aufdübeln auf tragfähigem Untergrund
Aufdübelbare Rammschutzbügel besitzen Fußplatten und lassen sich auf einem geeigneten Betonboden verankern. Diese Montageart ermöglicht eine vergleichsweise schnelle Installation und erleichtert den späteren Austausch. Vor der Montage müssen Bodendicke, Betonqualität, Leitungsverlauf und Randabstände geprüft werden.
Befestigungsmittel sind passend zum Schutzbügel, Untergrund und erwarteten Lastfall auszuwählen. Estrich oder andere Deckschichten allein bieten in der Regel keine ausreichende Verankerung. Die Befestigung muss in den tragenden Untergrund reichen.
Einbetonieren bei erhöhtem Stabilitätsbedarf
Modelle zum Einbetonieren werden direkt in ein geeignet dimensioniertes Fundament eingesetzt. Diese Ausführung kann bei hohen Belastungen, im Außenbereich oder auf Flächen ohne ausreichend tragfähige Dübelbasis sinnvoll sein. Im Freien müssen Fundament, Entwässerung und Frostsicherheit berücksichtigt werden.
Eine direkte Dübelmontage auf einzelnen Pflastersteinen ist kritisch, weil diese bei einem Anprall verschoben oder herausgehebelt werden können. In solchen Fällen ist eine fachgerecht geplante Fundamentlösung vorzuziehen.
Innen- und Außenbereiche unterscheiden
Für trockene Innenbereiche reicht je nach Anwendung eine beschichtete Stahlausführung aus. Im Außenbereich wirken zusätzlich Feuchtigkeit, Frost, UV-Strahlung, Streusalz und Temperaturschwankungen auf das Material ein. Hier sollten korrosionsbeständige Oberflächen, geeignete Befestigungsmittel und ein frostsicherer Einbau gewählt werden.
Auch die Sichtbarkeit ist zu berücksichtigen. Gelbe Oberflächen mit schwarzen Kontraststreifen sind in vielen Betriebsbereichen schnell erkennbar. Rot-weiße Varianten können zur Gestaltung betrieblicher Verkehrs- und Sperrbereiche eingesetzt werden. Maßgeblich bleiben das betriebliche Kennzeichnungskonzept und die Gefährdungsbeurteilung.
Anforderungen an Regale und Verkehrswege
Anfahrschutz an ortsfesten Regalen ist von allgemeinen Rammschutzbügeln für Maschinen, Wände oder Verkehrswege zu unterscheiden. In Bereichen mit nicht spurgebundenen Flurförderzeugen gelten für gefährdete Eck- und Durchfahrtsbereiche besondere Anforderungen. Dazu können eine vom Regal unabhängige Befestigung, eine definierte Mindesthöhe, eine ausreichende Energieaufnahme und eine gut sichtbare Gefahrenkennzeichnung gehören.
Ob ein konkretes Produkt diese Anforderungen erfüllt, ist anhand seiner technischen Dokumentation zu prüfen. Bauform, Material oder Signalfarbe allein reichen nicht als Nachweis. Zusätzlich sollten die Vorgaben der Gefährdungsbeurteilung, der Regalhersteller und der zuständigen Fachkraft berücksichtigt werden.
Auswahl in fünf Schritten
Legen Sie fest, ob ein einzelnes Objekt, eine Ecke oder ein längerer Bereich geschützt werden soll.
Erfassen Sie Fahrzeugtypen, Verkehrsfrequenz und mögliche Anfahrrichtungen.
Bestimmen Sie Höhe, Breite und erforderlichen Sicherheitsabstand.
Wählen Sie Material, Oberflächenbehandlung und Bauform passend zum Einsatzort.
Prüfen Sie Bodenaufbau, Befestigungsart und benötigtes Montagematerial.
Nach einem Anprall sollten Bügel, Fußplatten, Befestigungen und Boden auf Verformungen, Risse oder gelockerte Verankerungen kontrolliert werden. Beschädigte Komponenten sind nach Herstellerangaben instand zu setzen oder auszutauschen.
