Gabelverlängerungen für Gabelstapler kaufen
- Farbe
- Länge
- 1.600 mm 3 Stufen 2.000 mm
- Zinkenbreite
- 80 mm 5 Stufen 150 mm
- Zinkenhöhe
- 40 mm 4 Stufen 70 mm
- Farbe
- Länge
- 1.600 mm 3 Stufen 2.000 mm
- Zinkenbreite
- 80 mm 5 Stufen 150 mm
- Zinkenhöhe
- 40 mm 4 Stufen 70 mm
- Länge
- 1.600 mm 5 Stufen 2.400 mm
- Querschnitt Zinken
- 100 x 40 mm 100 x 45 mm +8
Häufig gestellte Fragen
Gabelverlängerungen für lange und sperrige Lasten

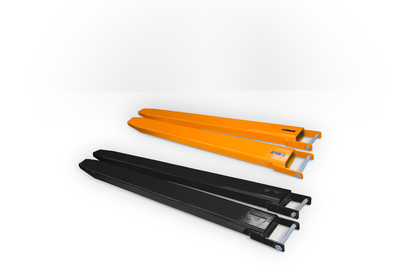

Gabelverlängerungen, auch Gabelschuhe oder Gabelzinkenverlängerungen genannt, werden auf die vorhandenen Gabelzinken eines Staplers aufgeschoben. Sie vergrößern die Auflagefläche, ohne dass die kompletten Staplergabeln ausgetauscht werden müssen. Eine mechanische Sicherung, beispielsweise mit Steckbolzen, verhindert das unbeabsichtigte Abrutschen während der Verwendung.
Die Verlängerungen eignen sich besonders für zeitweise wechselnde Transportaufgaben. Typische Einsatzbereiche sind:
- Aufnahme von Paletten und Ladungsträgern mit Überlänge
- Transport von Langgut, Platten, Profilen oder Baustoffen
- Bewegen großvolumiger oder sperriger Güter
- Be- und Entladen von Fahrzeugen
- Materialtransport in Lager, Produktion, Versand und Bau
- innerbetriebliche Transporte in Industrie und Landwirtschaft
Gabelverlängerungen verändern die Geometrie der Lastaufnahme. Vor dem Einsatz müssen deshalb sowohl die Abmessungen als auch die Tragfähigkeit des Staplers, der Grundgabeln und der Verlängerungen geprüft werden.
Offene und geschlossene Gabelverlängerungen
Offene Ausführung für gleichmäßig verteilte Lasten
Bei offenen Gabelverlängerungen ist die Unterseite nicht vollständig geschlossen. Sie besitzen ein geringeres Eigengewicht und lassen sich häufig leichter montieren und handhaben.
Die Last muss bei dieser Ausführung gleichmäßig über die Länge verteilt werden. Punktuelle Belastungen im überstehenden Bereich sind zu vermeiden. Offene Modelle eignen sich daher vor allem für Transportgüter, die über eine ausreichend große und durchgehende Auflagefläche verfügen.
Geschlossene Ausführung für anspruchsvollere Lastaufnahmen
Geschlossene Gabelverlängerungen umschließen die vorhandenen Gabelzinken auch an der Unterseite. Das geschlossene Kastenprofil unterstützt eine stabilere Lastaufnahme und kann, abhängig von der jeweiligen Produktausführung, auch für Lasten geeignet sein, deren Auflagepunkte außerhalb der Grundgabel liegen.
Die tatsächlich zulässige Belastung ergibt sich ausschließlich aus den technischen Daten und der bestimmungsgemäßen Verwendung des ausgewählten Modells. Eine geschlossene Bauform hebt die Tragfähigkeitsgrenzen des Staplers nicht auf.
Passende Abmessungen bestimmen
Länge der vorhandenen Gabelzinken messen
Die Länge der Grundgabel ist für die zulässige Gesamtlänge der Verlängerung entscheidend. Als Auswahlregel muss die vorhandene Gabelzinke die Verlängerung üblicherweise über mindestens 60 Prozent ihrer Länge unterstützen.
Beispiele für die rechnerisch erforderliche Mindestlänge der Grundgabel:
- 1.600 mm Gabelverlängerung: mindestens 960 mm Grundgabel
- 1.800 mm Gabelverlängerung: mindestens 1.080 mm Grundgabel
- 2.000 mm Gabelverlängerung: mindestens 1.200 mm Grundgabel
- 2.200 mm Gabelverlängerung: mindestens 1.320 mm Grundgabel
- 2.400 mm Gabelverlängerung: mindestens 1.440 mm Grundgabel
Maßgeblich bleiben immer die Herstellerangaben des konkreten Produkts. Eine möglichst lange Verlängerung ist nicht automatisch die geeignete Wahl, da sich mit zunehmender Länge der Lastschwerpunkt verändern kann.
Gabelzinkenquerschnitt korrekt erfassen
Neben der Länge müssen Breite und Höhe der vorhandenen Gabelzinken gemessen werden. Der daraus entstehende Gabelzinkenquerschnitt wird üblicherweise als Breite × Höhe in Millimetern angegeben, beispielsweise 120 × 50 mm.
Die Verlängerung muss ausreichend Spiel zum Aufschieben bieten, darf aber nicht unnötig groß gewählt werden. Ein unpassender Innenquerschnitt kann die sichere Führung und Befestigung beeinträchtigen. Messen Sie die Zinken deshalb an mehreren Stellen und vergleichen Sie die Werte mit den angegebenen Innenmaßen beziehungsweise den zulässigen Gabelzinkenmaßen des Produkts.
Gesamtlänge an Last und Arbeitsumgebung anpassen
Die Verlängerung sollte das Transportgut ausreichend unterstützen, ohne weiter als erforderlich herauszuragen. Berücksichtigen Sie bei der Auswahl:
- Abmessungen und Gewicht des Transportguts
- Position der tatsächlichen Auflagepunkte
- erforderliche Einfahrtiefe in Paletten oder Ladungsträger
- verfügbare Rangier- und Gangbreite
- Durchfahrten, Regale und weitere Hindernisse
- Tragfähigkeit des Staplers beim veränderten Lastschwerpunkt
- zulässige Belastung der Grundgabeln und Verlängerungen
Tragfähigkeit und Lastschwerpunkt berücksichtigen
Gabelverlängerungen erhöhen nicht die Nenntragfähigkeit des Staplers. Durch eine längere Lastaufnahme kann sich der Lastschwerpunkt nach vorn verlagern. Dadurch kann die tatsächlich verfügbare Resttragfähigkeit sinken.
Vor dem Einsatz sind daher mindestens folgende Angaben abzugleichen:
- Gewicht der Last
- Lage des Lastschwerpunkts
- Tragfähigkeit und Tragfähigkeitsdiagramm des Staplers
- Nenntragfähigkeit der vorhandenen Gabelzinken
- zulässige Tragfähigkeit der Gabelverlängerungen
- Vorgaben des Stapler- und Anbaugeräteherstellers
Bei unklaren Lastverhältnissen oder fehlenden Angaben sollte die Kombination vor der Verwendung durch eine fachkundige Person beurteilt werden. Änderungen am Stapler oder an der Lastaufnahme können außerdem eine neue Bewertung der Resttragfähigkeit erforderlich machen.
Montage und Sicherung
Gabelverlängerungen richtig aufschieben
Vor der Montage müssen die Grundgabeln sauber, unbeschädigt und für die gewählte Verlängerung geeignet sein. Die Staplerzinken werden vollständig in die Verlängerungen eingefahren. Anschließend wird die vorgesehene Sicherung hinter dem Gabelrücken angebracht.
Ein typischer Montageablauf umfasst:
- Stapler gegen unbeabsichtigte Bewegung sichern.
- Gabelzinken und Verlängerungen auf Schäden und Verschmutzungen prüfen.
- Maße und Montagerichtung kontrollieren.
- Verlängerungen vollständig auf die Gabelzinken aufschieben.
- Steckbolzen oder andere Sicherungseinrichtungen ordnungsgemäß einsetzen.
- Sitz und Verriegelung beider Verlängerungen prüfen.
- Funktionskontrolle zunächst ohne Last durchführen.
Ausschlaggebend ist stets die Montage- und Betriebsanleitung des Herstellers.
Betriebssicherheit vor jedem Einsatz kontrollieren
Beschädigte, stark verformte oder nicht korrekt gesicherte Gabelverlängerungen dürfen nicht verwendet werden. Vor Arbeitsbeginn sollten insbesondere folgende Punkte kontrolliert werden:
- vollständiger und sicherer Sitz auf den Grundgabeln
- vorhandene und funktionsfähige Steckbolzen
- keine erkennbaren Risse oder Verformungen
- keine übermäßige Abnutzung
- lesbare Kennzeichnungen und Tragfähigkeitsangaben
- geeignete Lastverteilung
- Einhaltung der zulässigen Abmessungen und Belastungen
Der Fahrer muss für den eingesetzten Stapler unterwiesen und mit den veränderten Fahreigenschaften vertraut sein. Lasten sind bodennah, langsam und ohne abrupte Fahr- oder Lenkbewegungen zu transportieren.
Stahloberflächen und Korrosionsschutz
Gabelverlängerungen bestehen üblicherweise aus einer geschweißten Stahlkonstruktion. Pulverbeschichtete Oberflächen bieten Schutz für typische Anwendungen in Lager, Produktion und Versand. Für feuchte, korrosive oder hygienisch anspruchsvolle Umgebungen können abhängig vom Sortiment besondere Oberflächen oder Werkstoffe erforderlich sein.
Die Oberfläche sollte regelmäßig gereinigt und auf Beschädigungen untersucht werden. Tiefe Kratzer, Korrosion, Schweißnahtrisse und Verformungen müssen fachgerecht bewertet werden. Eigenmächtiges Richten, Schweißen oder Bohren kann die Tragfähigkeit beeinträchtigen und ist ohne Freigabe des Herstellers zu unterlassen.
