Staplerschaufeln und Behälter für Stapler

Staplerschaufeln für den betrieblichen Schüttgutumschlag

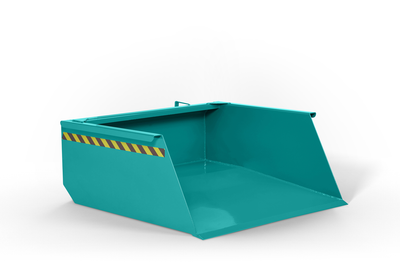

Staplerschaufeln sind Anbaugeräte für Gabelstapler, mit denen sich lose Materialien aufnehmen, transportieren und an der vorgesehenen Stelle ausschütten lassen. Typische Schüttgüter sind Sand, Kies, Erde, Splitt, Granulate, Späne und leichte Produktionsreste. Die Schaufel wird abhängig vom Modell über die Gabelzinken aufgenommen oder am vorgesehenen Trägersystem des Staplers befestigt.

In unserem Webshop führen wir unterschiedliche Baugrößen und Funktionsvarianten. Dazu gehören mechanische Staplerschaufeln, Modelle mit Seilzug oder Gabeldurchschub sowie hydraulisch betätigte Schaufeln. Damit lässt sich die Ausstattung auf Umschlagmenge, Materialeigenschaften und Einsatzhäufigkeit abstimmen.

Geeignete Einsatzbereiche

Staplerschaufeln werden überall dort eingesetzt, wo bereits ein geeigneter Gabelstapler vorhanden ist und regelmäßig lose Materialien bewegt werden müssen. Mögliche Einsatzbereiche sind:

• Bauhöfe und Baustellen
• Garten- und Landschaftsbau
• Landwirtschaftliche Betriebe
• Produktions- und Entsorgungsbereiche
• Lager- und Logistikflächen
• Kommunale Betriebshöfe
• Recycling- und Wertstoffbetriebe

Die Eignung für ein bestimmtes Material hängt nicht allein von der Tragfähigkeit ab. Auch Korngröße, Dichte, Fließverhalten, Feuchtigkeit und mögliche Anhaftungen beeinflussen die Auswahl.

Mechanische und hydraulische Kipptechnik

Mechanische Staplerschaufeln

Mechanische Staplerschaufeln besitzen einen Kippmechanismus, der je nach Ausführung beispielsweise über einen Seilzug vom Fahrerplatz ausgelöst wird. Sie benötigen keinen zusätzlichen Hydraulikanschluss und lassen sich deshalb mit vielen geeigneten Staplern verwenden.

Diese Variante ist insbesondere für wiederkehrende Standardarbeiten und Einsatzorte sinnvoll, an denen keine zusätzliche Hydraulik verfügbar ist. Vor jedem Einsatz sind Verriegelung, Sicherung und Zustand des Auslösemechanismus zu kontrollieren.

Hydraulische Staplerschaufeln

Hydraulische Staplerschaufeln werden über das Hydrauliksystem des Staplers gesteuert. Sie ermöglichen ein kontrolliertes Kippen und bei dafür ausgelegten Modellen auch das Zurückführen der Schaufel aus unterschiedlichen Positionen. Das kann beim dosierten Befüllen von Behältern oder beim Entleeren in verschiedenen Höhen von Vorteil sein.

Vor der Auswahl müssen Hydraulikanschlüsse, Betriebsdruck, Schlauchführung und Steuerfunktionen mit dem eingesetzten Stapler abgestimmt werden. Außerdem ist zu prüfen, ob das Fahrzeug für Gewicht, Lastschwerpunkt und Abmessungen des Anbaugeräts geeignet ist.

Modelle mit Gabeldurchschub

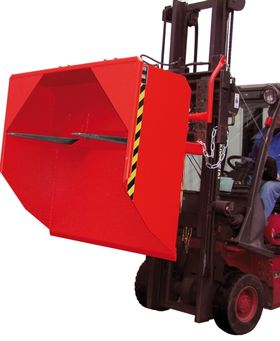

Bei Staplerschaufeln mit Durchschub können die Gabelzinken konstruktionsabhängig weiter durch die Aufnahme geführt werden. Dadurch kann die Schaufel beim Aufnehmen bestimmter Schüttgüter günstiger positioniert werden. Entscheidend sind die vom Hersteller angegebenen Maße der Einfahrtaschen und die zulässigen Abmessungen der Gabelzinken.

Auswahl nach Material und Umschlagmenge

Volumen und Schüttgutdichte

Das Nennvolumen der Schaufel wird meist in Litern oder Kubikmetern angegeben. Ein großes Volumen bedeutet jedoch nicht automatisch, dass die Schaufel vollständig befüllt werden darf. Das tatsächliche Gewicht ergibt sich aus Volumen und Schüttdichte des Materials.

Feuchte Erde, Kies oder Sand können bei gleichem Volumen erheblich schwerer sein als Holzspäne oder leichte Produktionsreste. Die zulässige Tragfähigkeit der Schaufel und die Resttragfähigkeit des Staplers dürfen daher nicht überschritten werden.

Tragfähigkeit und Resttragfähigkeit

Die Tragfähigkeit gibt an, für welches maximale Lastgewicht die Staplerschaufel ausgelegt ist. Zusätzlich muss der Stapler die beladene Schaufel unter den vorgesehenen Einsatzbedingungen sicher aufnehmen können.

Anbaugerät, Schaufeltiefe und Materialfüllung verändern Gewicht und Lastschwerpunkt. Maßgeblich sind deshalb die Angaben des Stapler- und Anbaugeräteherstellers sowie ein gegebenenfalls erforderliches Resttragfähigkeitsdiagramm für die konkrete Kombination.

Breite und Schaufelgeometrie

Die Schaufelbreite sollte sowohl zum Stapler als auch zu den räumlichen Bedingungen am Einsatzort passen. Zu berücksichtigen sind unter anderem:

• Breite von Fahrwegen und Toren
• Abmessungen der zu befüllenden Container
• erforderliche Arbeits- und Rangierfläche
• Breite und Abstand der Gabelzinken
• Position und Maße der Einfahrtaschen
• Schürfbreite und Eindringverhalten im Material
• erforderliche Ausschütthöhe

Eine breite Schaufel kann größere Materialmengen aufnehmen, benötigt aber mehr Rangierfläche und kann den Lastschwerpunkt beeinflussen.

Aufnahme, Verriegelung und Kippsicherung

Viele Staplerschaufeln werden über Einfahrtaschen aufgenommen. Deren Innenmaße müssen zu Breite, Höhe und Abstand der vorhandenen Gabelzinken passen. Nach der Aufnahme ist die Schaufel entsprechend der Produktvorgaben gegen Abrutschen oder unbeabsichtigtes Kippen zu sichern.

Je nach Modell kommen Sicherungsketten, Verriegelungen oder andere mechanische Sicherungseinrichtungen zum Einsatz. Diese Einrichtungen sind vor Arbeitsbeginn auf korrekten Sitz und erkennbare Beschädigungen zu prüfen. Eine Schaufel darf nicht allein durch Reibung auf den Gabelzinken gehalten werden.

Staplerschaufeln sicher einsetzen

Staplerschaufeln verändern die Fahreigenschaften des Gabelstaplers. Das gilt besonders bei großer Schaufeltiefe, hohem Eigengewicht, ungleichmäßiger Befüllung oder angehobener Last. Der Einsatz darf nur nach den Vorgaben der beteiligten Hersteller und durch entsprechend unterwiesene beziehungsweise beauftragte Personen erfolgen.

Vor dem Einsatz sollten insbesondere folgende Punkte geprüft werden:

• Eignung und Tragfähigkeit des Gabelstaplers
• zulässige Kombination aus Stapler und Anbaugerät
• Sicherung der Schaufel am Fahrzeug
• Zustand von Schürfleiste, Rahmen und Schweißnähten
• Funktion von Seilzug, Verriegelung oder Hydraulik
• korrekte Führung hydraulischer Leitungen
• freie Bewegungs- und Ausschüttbereiche
• Gewicht und Eigenschaften des Schüttguts

Während der Fahrt sollte die Schaufel möglichst niedrig und entsprechend den betrieblichen Vorgaben geführt werden. Personen dürfen sich nicht unter angehobenen Lasten oder im Kipp- und Gefahrenbereich aufhalten.

Pflege und regelmäßige Kontrolle

Schmutz, Materialreste und Feuchtigkeit sollten nach dem Einsatz entfernt werden. Anhaftungen können das nutzbare Volumen reduzieren, bewegliche Bauteile behindern und Korrosion begünstigen. Lackschäden sollten zeitnah behandelt werden, sofern die Wartungsvorgaben dies vorsehen.

Bei mechanischen Modellen sind Auslösemechanismus, Verriegelung und Sicherungselemente regelmäßig zu kontrollieren. Bei hydraulischen Ausführungen gehören Schläuche, Kupplungen, Zylinder und Anschlüsse zu den relevanten Prüfpunkten. Verschlissene oder beschädigte Komponenten müssen vor dem weiteren Einsatz fachgerecht instand gesetzt werden.

Die passende Staplerschaufel auswählen

Für eine belastbare Produktauswahl sollten Sie die Anforderungen des Einsatzes vorab zusammenstellen:

• Art und maximale Dichte des Schüttguts
• benötigtes Schaufelvolumen
• maximal zu erwartendes Füllgewicht
• erforderliche Schaufel- oder Schürfbreite
• Maße und Abstand der Gabelzinken
• gewünschter Kippmechanismus
• vorhandene Hydraulikanschlüsse
• benötigte Ausschütthöhe
• zulässige Resttragfähigkeit des Staplers
• Anforderungen an Beschichtung und Farbe

In unserem Sortiment können Sie Modelle unter anderem nach Volumen, Tragfähigkeit, Abmessungen, Betätigungsart und Farbe vergleichen. Vor der Bestellung sollten sämtliche technischen Daten mit dem vorgesehenen Gabelstapler und dem konkreten Arbeitsprozess abgeglichen werden.
