Palettenaufsatzrahmen für Industriepaletten & Europaletten

Paletten flexibel für Lager und Transport erweitern

Paletten-Aufsatzrahmen werden auf einen geeigneten Ladungsträger aufgesetzt und bilden eine seitliche Begrenzung für das Ladegut. So entsteht aus einer Flachpalette eine wiederverwendbare Ladeeinheit, die sich je nach Bauart stapeln, versetzen und transportieren lässt.

Die Rahmen eignen sich insbesondere für Waren, die ohne seitliche Sicherung verrutschen, über die Palettenkante hinausragen oder nur schwer zu stapeln sind. Typische Einsatzbereiche sind Lager, Produktion, Montage, Versand, Kommissionierung und innerbetriebliche Materialflüsse.

Unser Sortiment umfasst Aufsatzrahmen für Europaletten und Industriepaletten sowie Ausführungen für ausgewählte Palettenfahrgestelle. Dazu gehören unter anderem:

• faltbare Paletten-Aufsatzrahmen

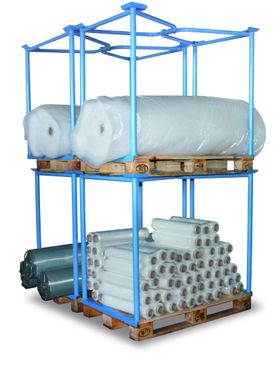

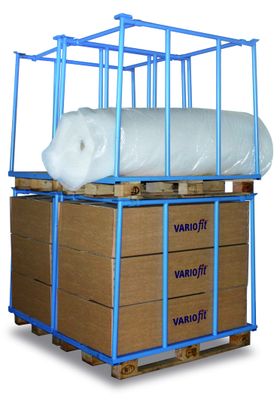

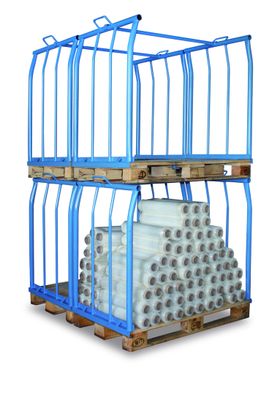

• stapelbare Stahlaufsatzrahmen
• Gitteraufsatzrahmen mit feststehenden oder klappbaren Elementen
• Rahmen mit Diagonalstreben
• Ausführungen mit offenen Längs- oder Schmalseiten
• Modelle mit V-Ausschnitt oder Zugriffsöffnung
• Aufsatzrahmen in unterschiedlichen Höhen und Farben

Palettenmaß und Rahmenabmessungen abstimmen

Aufsatzrahmen für Europaletten

Für Europaletten ist das Grundmaß von 1.200 × 800 mm maßgeblich. Der Aufsatzrahmen muss konstruktiv für dieses Palettenformat vorgesehen sein und sicher auf dem Ladungsträger sitzen. Ein passender Rahmen verhindert unnötiges Spiel und erleichtert die Bildung stabiler Ladeeinheiten.

Euroformat-Ausführungen sind für viele standardisierte Lager-, Produktions- und Transportprozesse geeignet. Sie lassen sich häufig mit vorhandenen Palettenregalen, Fördermitteln oder Flurförderzeugen kombinieren. Vor dem Einsatz ist dennoch die Kompatibilität des vollständigen Systems zu prüfen.

Aufsatzrahmen für Industriepaletten

Industriepaletten besitzen üblicherweise eine größere Grundfläche als Europaletten. Häufig kommt das Format 1.200 × 1.000 mm zum Einsatz. Der zusätzliche Raum eignet sich für voluminöse Behälter, Bauteile, Kartonagen oder größere Gebinde.

Bei der Auswahl sind nicht nur die Außenmaße, sondern auch die tatsächliche Auflagefläche, die Position der Sicherungselemente und die Belastbarkeit der Palette zu berücksichtigen.

Rahmen für Palettenfahrgestelle

Einige Aufsatzrahmen sind für die Montage auf Palettenfahrgestellen ausgelegt. Sie erleichtern die Bereitstellung und den mobilen Transport von Waren innerhalb des Betriebs. Abhängig vom Modell werden die Rahmen aufgesetzt, arretiert oder mit dem Fahrgestell verschraubt.

Entscheidend ist, dass Aufsatzrahmen, Fahrgestell und Palette als zusammengehöriges System eingesetzt werden. Die zulässige Tragfähigkeit des Fahrgestells darf durch den Rahmen nicht überschritten werden.

Bauarten passend zum Arbeitsablauf auswählen

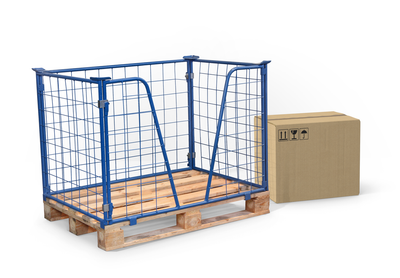

Gitteraufsatzrahmen für Sicht und Stabilität

Gitteraufsatzrahmen stützen das Ladegut, ohne den Inhalt vollständig zu verdecken. Mitarbeitende können Artikel und Füllstand leichter erkennen. Das ist besonders bei wechselnden Waren, Kommissionierprozessen und der Materialbereitstellung in der Produktion hilfreich.

Modelle mit klappbarem Gitterelement ermöglichen den Zugriff auf den Inhalt, ohne den gesamten Rahmen oder darüberliegende Einheiten abzunehmen. Dabei muss die Klappe vor dem Versetzen oder Transport ordnungsgemäß geschlossen und gesichert werden.

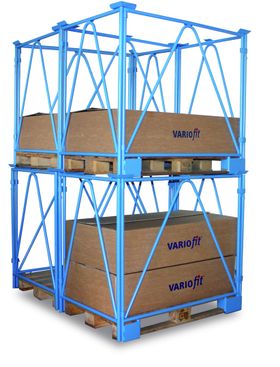

Rahmen mit Diagonalstreben

Diagonalstreben stabilisieren die Konstruktion und begrenzen das Ladegut mit geringem Materialeinsatz. Solche Ausführungen eignen sich für Waren, die nicht durch engmaschige Gitter geschützt werden müssen. Bei kleinen oder losen Teilen ist zu prüfen, ob zusätzliche Behälter, Zwischenlagen oder Sicherungsmittel erforderlich sind.

Offene Seiten für schnellen Zugriff

Rahmen mit offenen Längs- oder Schmalseiten erleichtern das Einlegen und Entnehmen größerer Artikel. Sie sind für Produktionsversorgung, Montage und Kommissionierung interessant, wenn regelmäßig auf das Ladegut zugegriffen wird.

Da offene Seiten weniger Rückhalt bieten, muss die Ware entsprechend ihrer Form und ihres Schwerpunkts zusätzlich gegen Herausfallen oder Verrutschen gesichert werden.

V-Ausschnitt und klappbare Zugänge

Ein V-Ausschnitt schafft einen definierten Eingriffsbereich und kann die manuelle Entnahme kleinerer Teile erleichtern. Klappbare Seiten bieten eine größere Zugangsöffnung und eignen sich für sperriges oder schwer zugängliches Ladegut.

Die geeignete Zugangsart hängt von Artikelgröße, Entnahmehäufigkeit, ergonomischen Anforderungen und der vorgesehenen Stapelung ab.

Faltbare und starre Aufsatzrahmen vergleichen

Faltbare Rahmen für Leertransport und Lagerung

Faltbare Paletten-Aufsatzrahmen lassen sich bei Nichtgebrauch kompakter lagern. Dadurch sinkt der Platzbedarf bei der Rückführung leerer Ladungsträger und bei der Zwischenlagerung.

Vor jedem Einsatz sollten Scharniere, Verriegelungen und Verbindungspunkte kontrolliert werden. Ein faltbarer Rahmen darf erst belastet oder gestapelt werden, wenn er vollständig aufgerichtet und ordnungsgemäß gesichert ist.

Starre Rahmen für wiederkehrende Prozesse

Starre Aufsatzrahmen sind unmittelbar einsatzbereit und besitzen keine Faltmechanik. Sie eignen sich für dauerhaft eingerichtete Materialkreisläufe, in denen die Rahmen regelmäßig verwendet und nur selten leer zurückgeführt werden.

Ihre Eignung richtet sich nach Bauform, Material, zulässiger Belastung und vorgesehenem Stapelbetrieb. Starre Konstruktionen benötigen bei Nichtgebrauch entsprechend mehr Stellfläche.

Nutzhöhe und Stapelbarkeit richtig bestimmen

Die Nutzhöhe legt fest, bis zu welcher Höhe Waren innerhalb des Aufsatzrahmens aufgenommen werden können. Sie sollte zur Größe des Ladeguts passen, ohne den Zugriff unnötig zu erschweren oder ungenutzten Raum zu erzeugen.

Mehrere Rahmen oder beladene Paletten dürfen nur dann übereinandergestapelt werden, wenn die jeweilige Konstruktion ausdrücklich dafür vorgesehen ist. Zu berücksichtigen sind:

• zulässige Auflast des Aufsatzrahmens
• Tragfähigkeit und Zustand der Palette
• maximal erlaubte Stapelanzahl
• Gewicht und Schwerpunkt des Ladeguts
• gleichmäßige Lastverteilung
• Beschaffenheit und Ebenheit des Bodens
• vorgesehener Einsatz im Stand oder während des Transports

Die Belastungsangabe eines einzelnen Bestandteils darf nicht stellvertretend für das gesamte System verwendet werden. Maßgeblich ist stets das schwächste Element aus Palette, Aufsatzrahmen, Verbindung und Untergrund.

Material und Oberfläche nach Umgebung wählen

Stahl für robuste Betriebsabläufe

Aufsatzrahmen aus Stahl sind für mechanisch beanspruchte Lager- und Produktionsumgebungen geeignet. Geschweißte Rohr- und Gitterkonstruktionen bieten eine formstabile Begrenzung für unterschiedliche Ladungsarten.

Lackierte Oberflächen dienen dem Oberflächenschutz und ermöglichen eine farbliche Zuordnung. Verzinkte Ausführungen bieten einen erhöhten Korrosionsschutz. Die konkrete Eignung für Feuchtigkeit oder Außenbereiche richtet sich jedoch nach der jeweiligen Produktbeschreibung und den Einsatzbedingungen.

Kunststoff für geringes Gewicht und Reinigung

Kunststoff-Aufsatzrahmen können eine geeignete Wahl sein, wenn geringes Eigengewicht, Feuchtigkeitsbeständigkeit oder gut zu reinigende Oberflächen gefragt sind. Je nach Konstruktion lassen sie sich falten oder modular aufeinander aufsetzen.

Vor dem Einsatz sind Temperaturbereich, chemische Beständigkeit, zulässige Belastung und Kompatibilität mit dem verwendeten Palettentyp zu prüfen.

Waren sicher lagern und transportieren

Ein Aufsatzrahmen ersetzt nicht automatisch alle Maßnahmen zur Ladungssicherung. Das Ladegut muss so angeordnet sein, dass es weder verrutscht noch kippt oder durch Öffnungen herausfallen kann. Schwere Artikel gehören möglichst nach unten, während das Gewicht gleichmäßig auf der Palette verteilt werden sollte.

Vor jedem Einsatz empfiehlt sich eine Sichtprüfung auf:

• verbogene Rohre oder Gitter
• beschädigte Schweißnähte
• Risse und Verformungen
• defekte Scharniere oder Verriegelungen
• Korrosion mit Einfluss auf die Stabilität
• beschädigte Auflage- und Sicherungselemente
• ungeeignete oder defekte Paletten

Beschädigte Rahmen sollten bis zur fachgerechten Beurteilung nicht weiterverwendet werden. Beim Stapeln und Umsetzen sind zusätzlich die betrieblichen Sicherheitsvorgaben und die Angaben des jeweiligen Herstellers einzuhalten.

Auswahlhilfe für den passenden Paletten-Aufsatzrahmen

Für die Produktauswahl sollten Sie zunächst das vorhandene Palettenformat und den vorgesehenen Arbeitsablauf bestimmen. Anschließend lassen sich Bauart, Höhe und Zugang gezielt eingrenzen.

Wichtige Auswahlkriterien sind:

• Palettenformat: Europalette, Industriepalette oder Palettenfahrgestell
• Ladegut: lose Teile, Kartonagen, Behälter, Langgut oder sperrige Waren
• Zugriff: geschlossen, offen, mit Klappe oder mit V-Ausschnitt
• Konstruktion: Gitter, Diagonalstreben oder offener Rahmen
• Handhabung: faltbar oder starr
• Stapelnutzung: zulässige Stapelanzahl und Auflast
• Material: Stahl oder Kunststoff
• Oberfläche: lackiert, verzinkt oder materialspezifisch unbehandelt
• Nutzhöhe: passend zu Warenabmessungen und Entnahmeprozess
• Einsatzumgebung: Innenbereich, Feuchtigkeit, Temperatur und mechanische Beanspruchung
