Rampen und Verladeschienen online kaufen
Konfigurierbar
- Breite
- 300 mm 2 Stufen 400 mm
- Länge
- 1.500 mm 4 Stufen 3.000 mm
- Länge
- 2.000 mm 3 Stufen 3.000 mm
- Breite
- 200 mm 3 Stufen 400 mm
- Länge
- 1.470 mm 3 Stufen 2.450 mm
Konfigurierbar
- Länge
- 2.045 mm 3 Stufen 3.025 mm
- Ausführung
- Stationär Verschiebbar
- Breite
- 1.500 mm 3 Stufen 2.000 mm
- Tiefe
- 1.315 mm 5 Stufen 2.315 mm
- Ausführung
- Stationär Verschiebbar
- Breite
- 1.500 mm 3 Stufen 2.000 mm
- Tiefe
- 1.250 mm 4 Stufen 2.000 mm
- Breite
- 1.250 mm 2 Stufen 1.500 mm
- Tiefe
- 410 mm 4 Stufen 910 mm
- Breite
- 1.250 mm 4 Stufen 2.000 mm
- Länge
- 550 mm 2 Stufen 575 mm
- Länge
- 750 mm 5 Stufen 1.800 mm
- Traglast
- 600 kg 2 Stufen 1.200 kg
- Breite
- 1.250 mm 2 Stufen 1.500 mm
- Länge
- 1.235 mm 4 Stufen 1.985 mm
Konfigurierbar
- Ausführung
- Für Rampe 1.500 x 800 mm (LxB) Für Rampe 2.000 x 800 mm (LxB) +4
- Länge
- 1.500 mm 6 Stufen 4.000 mm
- Ausführung
- mit Schutzrand ohne Schutzrand
- Breite
- 305 mm 5 Stufen 582 mm
- Länge
- 1.610 mm 22 Stufen 4.670 mm
Häufig gestellte Fragen
Verladeschienen und Rampen für sichere Verladevorgänge
Verladeschienen, Auffahrrampen und Überfahrbrücken schaffen einen belastbaren Übergang zwischen unterschiedlichen Höhenniveaus. Typische Anwendungen sind das Be- und Entladen von Transportern und Anhängern, das Auffahren von Maschinen sowie das Überbrücken von Rampenkanten, Türschwellen oder Zwischenräumen.
Unser Sortiment umfasst Lösungen für den mobilen und stationären Einsatz. Dazu gehören schmale Schienen für Fahrzeuge, breite Rampen für Transportgeräte und Überfahrbrücken für betriebliche Verladestellen. Die Ausführungen unterscheiden sich unter anderem hinsichtlich Traglast, Länge, Breite, Höhenausgleich, Auflagerung und zulässiger Bereifung.
Typische Einsatzbereiche
Rampen und Verladehilfen kommen überall dort zum Einsatz, wo Waren, Arbeitsgeräte oder Fahrzeuge zwischen zwei Ebenen bewegt werden müssen:
- Lager, Versand und innerbetriebliche Logistik
- Produktions- und Montagebereiche
- Werkstätten und Fuhrparks
- Baugewerbe und Landwirtschaft
- Maschinen- und Geräteverladung
- Speditionen, Lieferdienste und Fahrzeugtransporte
- Messebau und Veranstaltungstechnik
- Zugänge über Schwellen, Stufen oder niedrige Kanten
Für häufig wechselnde Einsatzorte eignen sich mobile oder klappbare Ausführungen. An regelmäßig genutzten Verladestellen können stationäre oder verschiebbare Überfahrbrücken eine zweckmäßige Lösung sein.
Bauarten passend zum Transportgut
Verladeschienen für Fahrzeuge und Maschinen
Verladeschienen werden üblicherweise einzeln oder paarweise verwendet. Ein Schienenpaar eignet sich besonders für Fahrzeuge und Maschinen mit einer definierten Spurbreite. Dazu zählen beispielsweise Rasenmaschinen, Kleintraktoren, Baumaschinen, Motorräder oder andere bereifte Geräte.
Die Schienen müssen zur Spurweite und Reifenbreite passen. Bei paarweise angegebenen Traglasten darf die maximale Belastbarkeit nur dann vollständig angesetzt werden, wenn sich das Gewicht bestimmungsgemäß auf beide Schienen verteilt.
Ein Schutzrand kann die seitliche Führung verbessern. Ob eine Ausführung mit oder ohne Rand geeigneter ist, hängt unter anderem von Reifenbreite, Bodenfreiheit und Fahrwerk des zu verladenden Fahrzeugs ab.
Breite Auffahrrampen und Verladestege

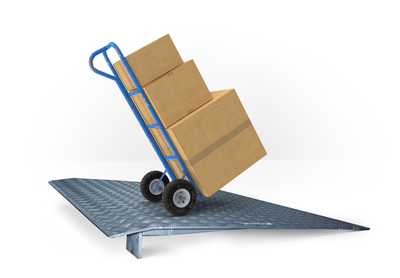

Breite Rampen bilden eine durchgehende Fahrfläche. Sie eignen sich für Sackkarren, Rollwagen und andere Transportgeräte, deren Räder nicht sicher auf zwei getrennten Schienen geführt werden können. Auch bei wechselnden Spurweiten oder häufig unterschiedlichen Transportmitteln kann eine durchgehende Rampe die Handhabung erleichtern.
Je nach Produkt stehen starre oder faltbare Varianten zur Verfügung. Faltbare Rampen benötigen weniger Stauraum und lassen sich leichter in Fahrzeugen mitführen. Vor dem Einsatz müssen Scharniere, Verriegelungen und Auflagepunkte vollständig geprüft werden.
Mobile Überfahrbrücken
Mobile Überfahrbrücken überbrücken kleinere bis mittlere Abstände und Höhendifferenzen zwischen Ladefläche, Rampe oder Boden. Sie können je nach Ausführung mit einem festen Zungenauflager oder einem Anschlagwinkel ausgestattet sein.
Das Auflager muss ausreichend groß, tragfähig und gegen Verrutschen gesichert sein. Modelle mit Transportrollen oder Griffmöglichkeiten lassen sich innerhalb des Betriebs leichter bewegen, sofern Größe und Eigengewicht dies zulassen.
Klappbare und federmechanische Überfahrbrücken
Klappbare Überfahrbrücken eignen sich für regelmäßig genutzte Verladestellen. Eine Fallsicherung kann verhindern, dass eine hochgestellte Brücke unkontrolliert absinkt. Verschiebbare Modelle lassen sich entlang einer Verladekante auf unterschiedliche Fahrzeugpositionen ausrichten.
Federmechanische Ausführungen unterstützen das Anheben und Absenken schwererer Brücken. Die Mechanik reduziert den erforderlichen Kraftaufwand, ersetzt jedoch nicht die bestimmungsgemäße Bedienung und regelmäßige Kontrolle der Anlage.
Die passende Rampe richtig auswählen
Traglast mit Sicherheitsreserve bestimmen
Die zulässige Traglast ist eines der wichtigsten Auswahlkriterien. Maßgeblich ist das tatsächliche Gesamtgewicht aus Fahrzeug, Maschine, Ladung, Anbaugeräten und gegebenenfalls Bedienperson. Dynamische Belastungen beim Auffahren, Bremsen oder Lenken können die Rampe zusätzlich beanspruchen.
Die angegebene Traglast darf nicht überschritten werden. Außerdem ist zu prüfen, ob sie sich auf ein einzelnes Element, ein Schienenpaar oder die gesamte Brücke bezieht. Eine realistische Sicherheitsreserve schützt vor Fehlauslegungen und späteren Nutzungsänderungen.
Höhendifferenz und Rampenlänge abstimmen
Mit zunehmender Höhendifferenz steigt bei unveränderter Länge die Steigung. Eine längere Rampe verringert den Auffahrwinkel, benötigt jedoch mehr Platz. Für die Auslegung sind daher mindestens folgende Maße erforderlich:
- Senkrechte Höhendifferenz zwischen den Ebenen
- Verfügbare Aufstelllänge
- Höhe und Ausführung der Auflagekante
- Bodenfreiheit des Fahrzeugs oder Geräts
- Zulässiger Auffahrwinkel des verwendeten Transportmittels
Eine zu steile Rampe beeinträchtigt die Traktion und kann zum Aufsetzen eines Fahrzeugs führen. Die zulässige Höhendifferenz und der vorgesehene Neigungsbereich des jeweiligen Produkts sind deshalb verbindlich.
Breite und Spurweite berücksichtigen
Bei Einzelschienen müssen Fahrflächenbreite, Reifenbreite und Spurweite aufeinander abgestimmt sein. Die Reifen sollten vollständig und sicher aufliegen. Bei breiten Rampen richtet sich die erforderliche Nutzbreite nach dem Transportgerät und dem Platzbedarf für eine kontrollierte Geradeausfahrt.
Für handgeführte Transportmittel kann eine zusätzliche seitliche Sicherheitsreserve sinnvoll sein. Bei Fahrzeugen ist außerdem darauf zu achten, dass Schutzränder nicht mit Karosserie, Fahrwerk oder Anbauteilen kollidieren.
Bereifung und Laufwerk prüfen
Nicht jede Oberfläche eignet sich für jede Bereifungsart. Die Produktfreigabe muss deshalb zum tatsächlichen Fahrzeug passen. Zu unterscheiden sind insbesondere:
- Luftbereifung
- Vollgummi- oder Elastikbereifung
- kleine Hartkunststoffrollen
- Gummiketten
- Stahlketten
Kettenfahrzeuge und Transportgeräte mit kleinen harten Rollen belasten die Fahrfläche anders als luftbereifte Fahrzeuge. Sie benötigen gegebenenfalls eine verstärkte oder geschlossene Fahrfläche. Stahlketten dürfen nur auf ausdrücklich dafür vorgesehenen Rampen eingesetzt werden.
Auflager und Sicherheitsausstattung
Zungenauflager und Anschlagwinkel
Ein Zungenauflager liegt auf der oberen Ebene oder Ladefläche auf und verteilt die Belastung auf den vorgesehenen Auflagebereich. Ein Anschlagwinkel verhindert bei geeigneter Anwendung, dass die Rampe von der Kante abrutscht. Welche Verbindung erforderlich ist, hängt von der Bauart der Verladestelle und der vorgesehenen Nutzung ab.
Die Auflagefläche muss eben, sauber und ausreichend tragfähig sein. Zu kleine, beschädigte oder bewegliche Auflagepunkte können die sichere Lastübertragung beeinträchtigen.
Schutzränder und rutschhemmende Fahrflächen
Schutzränder unterstützen die seitliche Führung von Rädern. Sie sind besonders bei schmalen Fahrflächen hilfreich, können aber nicht jede Fehlfahrt verhindern. Fahrzeuge und Transportgeräte müssen weiterhin mittig und mit angepasster Geschwindigkeit bewegt werden.
Profilierte oder rutschhemmend ausgeführte Fahrflächen verbessern die Traktion. Verschmutzungen durch Wasser, Öl, Schlamm, Eis oder loses Material können diese Wirkung jedoch deutlich reduzieren.
Fallsicherung und Arretierung
Klappbare Überfahrbrücken sollten gegen unbeabsichtigtes Herabfallen gesichert sein. Mobile Rampen benötigen je nach Konstruktion eine Arretierung oder Abrutschsicherung. Vor jedem Einsatz ist zu kontrollieren, ob alle vorgesehenen Sicherungselemente vollständig eingerastet und unbeschädigt sind.
Sicherer Einsatz im Betriebsalltag
Vor jeder Nutzung sollten Rampe, Schienen oder Überfahrbrücke einer Sichtprüfung unterzogen werden. Beschädigte Komponenten dürfen nicht weiterverwendet werden, bis ihre sichere Funktion fachgerecht beurteilt oder wiederhergestellt wurde.
Wichtige Prüfpunkte sind:
- Verformungen, Risse und ungewöhnlicher Verschleiß
- Zustand der Fahrfläche und Schweißverbindungen
- Fester Sitz von Auflagern und Sicherungen
- Funktionsfähigkeit von Scharnieren und Federmechanik
- Saubere und tragfähige Aufstellflächen
- Korrekte Position und ausreichende Auflagelänge
- Einhaltung von Traglast und zulässiger Höhendifferenz
Fahrzeuge sind langsam, gerade und ohne abrupte Lenk- oder Bremsbewegungen zu bewegen. Während des Verladens dürfen sich keine Personen im Gefahrenbereich neben oder unter der Rampe aufhalten. Anhänger und Fahrzeuge müssen gegen Wegrollen gesichert sein.
Pflege und Lagerung
Aluminiumrampen sind korrosionsbeständig und vergleichsweise pflegeleicht. Dennoch sollten Fahrflächen, Gelenke und Auflager regelmäßig gereinigt werden. Anhaftender Schmutz kann die Rutschhemmung verringern und Schäden verdecken.
Mobile Verladeschienen sollten trocken, standsicher und vor Anfahrschäden geschützt gelagert werden. Bei faltbaren Modellen sind Gelenke und Verriegelungen entsprechend den Herstellerangaben zu kontrollieren. Reparaturen an tragenden Teilen oder Schweißverbindungen dürfen nicht improvisiert werden.
Auswahl anhand der Einsatzdaten
Für eine belastbare Produktauswahl sollten vor dem Kauf folgende Angaben feststehen:
- Gesamtgewicht des schwersten Transportmittels einschließlich Ladung
- Art der Reifen oder Ketten
- Anzahl und Position der tragenden Achsen
- Zu überwindende Höhendifferenz
- Verfügbare Rampenlänge
- Erforderliche Fahrflächenbreite oder Spurweite
- Geometrie der oberen Auflagekante
- Mobiler, klappbarer oder stationärer Einsatz
- Gewünschte Ausstattung wie Schutzrand oder Fallsicherung
Mit diesen Daten lassen sich ungeeignete Bauformen frühzeitig ausschließen und die verfügbaren Modelle gezielt vergleichen.
