Gasflaschenlagerung in Werkstatt und Betrieb
- Türausführung
- mit Fenster mit Fenster, klappbar +1
- Türausführung
- mit Fenster mit Fenster, klappbar +1
- Türausführung
- mit Fenster mit Fenster, klappbar +1
- Lagerkapazität
- 1 x 50 l 2 x 50 l +3
- Lagerkapazität
- 2 x 50 l 3 x 50 l +2
- Farbe
- Kapazität 250-mm-Flaschen
- 4 Stk. 2 Stufen 6 Stk.
- Bodentyp
- Gitterrostboden Tränenblechboden
- Kapazität 220-mm-Flaschen
- 16 Stk. 6 Stufen 104 Stk.
- Kapazität 11-kg-Gasflaschen
- 10 Stk. 2 Stufen 20 Stk.
- Türausführung
- gelocht geschlossen
- Kapazität 250-mm-Flaschen
- 4 Stk. 2 Stufen 8 Stk.
- Inkl. Dach
- ja nein
- Kapazität 220-mm-Flaschen
- 16 Stk. 6 Stufen 104 Stk.
- Türausführung
- Doppelflügeltor Tür
- Lagerkapazität
- 1 x 11 kg Propangasflasche 2 x 11 kg Propangasflasche +1
- Farbe
- Kapazität 11-kg-Gasflaschen
- 2 Stk. 2 Stufen 4 Stk.
- Anzahl Flaschen
- 1 Stk. 3 Stufen 3 Stk.
- Flaschendurchmesser max.
- 140 mm 3 Stufen 320 mm
Häufig gestellte Fragen
Langbeschreibung

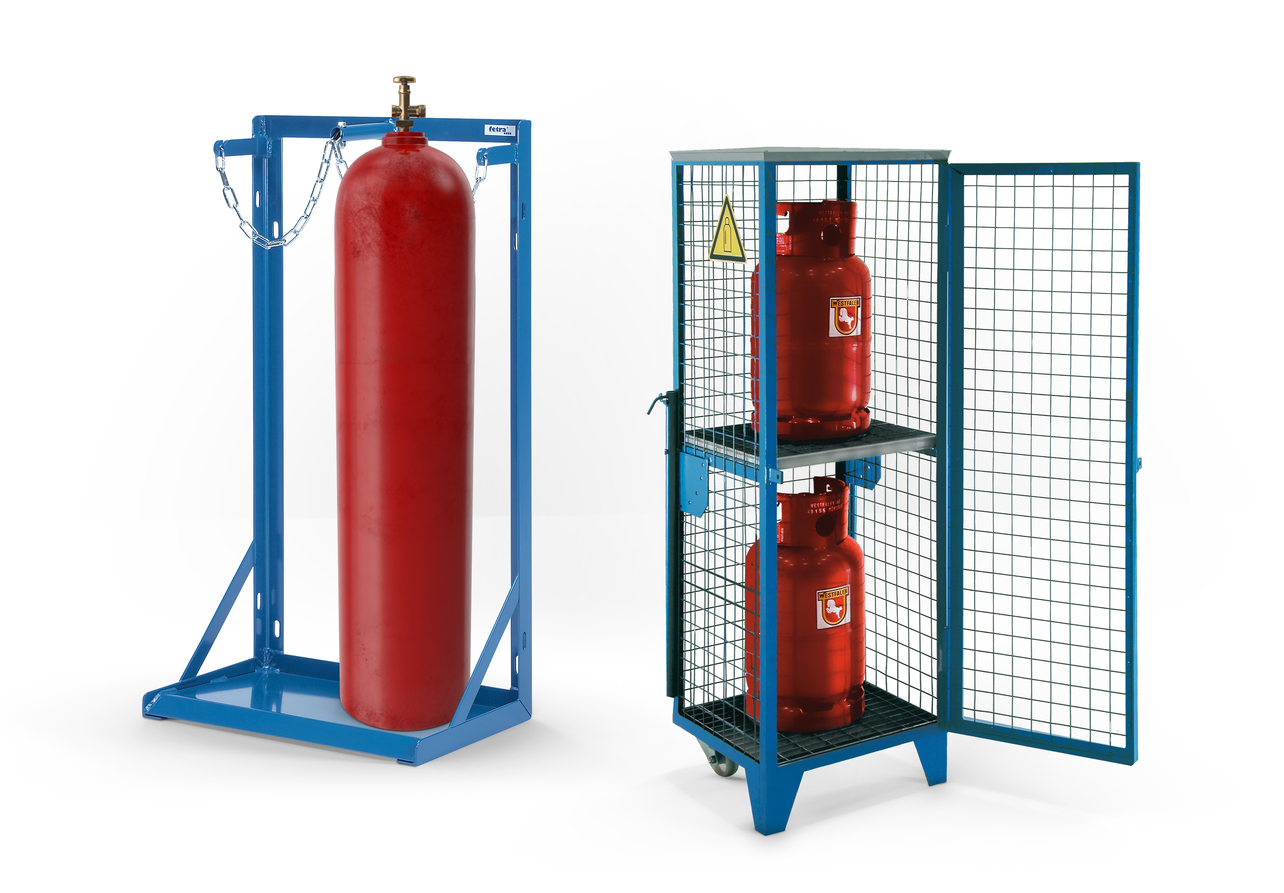

Gasflaschen sicher und bedarfsgerecht lagern
Gasflaschen enthalten Gase unter Druck und müssen im Betrieb gegen Umfallen, Beschädigung, unbefugten Zugriff und unzulässige Wärmeeinwirkung geschützt werden. Eine geeignete Lagerlösung schafft einen definierten Aufbewahrungsort, erleichtert die Bestandsübersicht und unterstützt betriebliche Schutzmaßnahmen.
Unser Sortiment deckt unterschiedliche Anforderungen an die Gasflaschenlagerung ab:
Gasflaschenschränke für kompakte Lagerplätze
Gasflaschendepots für handelsübliche Flüssiggasflaschen
Gasflaschencontainer und Gitterboxen für größere Mengen
Gasflaschenpaletten und Transportgestelle
Wandhalterungen zur Sicherung einzelner oder mehrerer Flaschen
stationäre und mobile Ausführungen
Modelle für unterschiedliche Flaschendurchmesser und Kapazitäten
Welche Ausführung geeignet ist, hängt nicht allein von der Flaschenzahl ab. Entscheidend sind außerdem Gasart, Kennzeichnung, Füllmenge, Lagerort, betriebliche Umgebung und geplante Handhabung.
Lagerlösungen nach Einsatzbereich auswählen

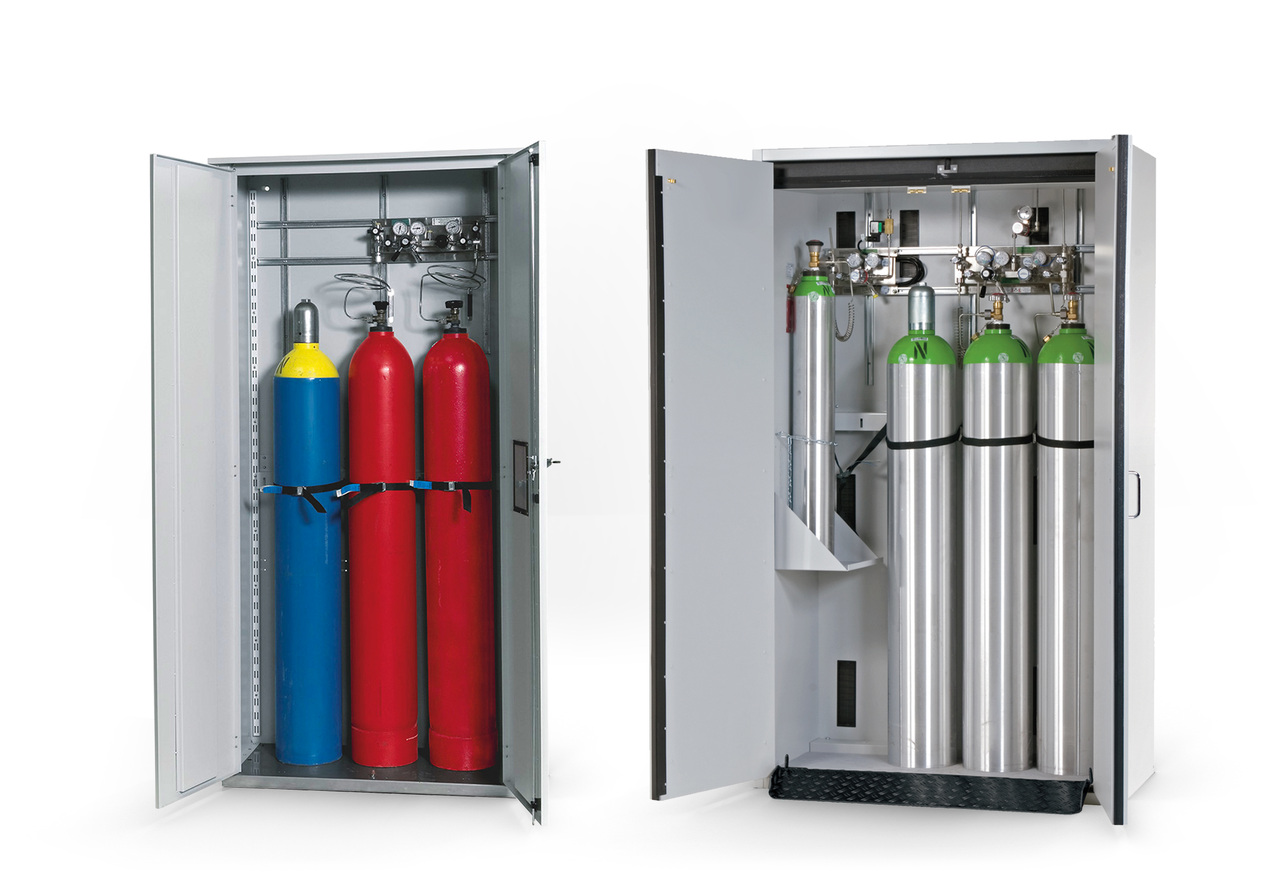

Gasflaschenschränke für kompakte Lagerplätze
Gasflaschenschränke eignen sich für kleinere bis mittlere Bestände und klar abgegrenzte Lagerbereiche. Je nach Modell nehmen sie beispielsweise Flüssiggasflaschen oder Druckgasflaschen mit bestimmten Durchmessern und Volumina auf.
Typische Ausstattungsmerkmale sind:
abschließbare Türen
Öffnungen oder Gitterflächen zur Belüftung
Haltevorrichtungen zur Flaschensicherung
verzinkte oder beschichtete Stahlkonstruktionen
Sockel- oder Bodenlösungen
ein- oder mehrflügelige Türen
unterschiedliche Türanschläge und Zugangsbreiten
Für die Lagerung von Druckgasflaschen in Arbeitsräumen können besondere Sicherheitsschränke mit definierter Feuerwiderstandsfähigkeit erforderlich sein. Dabei ist die ausgewiesene Produkteignung, beispielsweise nach DIN EN 14470-2, zu beachten. Ein einfacher Gasflaschenschrank für den Außenbereich erfüllt nicht automatisch dieselben Anforderungen.

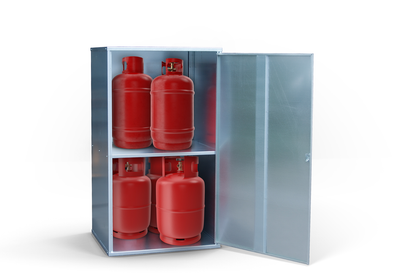

Gasflaschendepots für Flüssiggasflaschen
Gasflaschendepots bieten eine kompakte Möglichkeit, beispielsweise 5-, 11- oder 33-kg-Flüssiggasflaschen unter Verschluss aufzubewahren. Sie kommen häufig im Handel, in Werkstätten, auf Betriebshöfen und in handwerklichen Unternehmen zum Einsatz.
Für die Auswahl sind vor allem folgende Angaben relevant:
zulässige Flaschengröße
Anzahl der Flaschenplätze
Außen- und Innenabmessungen
stehende Anordnung der Flaschen
Belüftung
Verschlussart
Boden- oder Wandbefestigung
Eignung für den vorgesehenen Aufstellort
Zwischenböden können bei dafür ausgelegten Modellen eine geordnete Lagerung kleinerer Flaschen ermöglichen. Die zulässige Bestückung darf dadurch jedoch nicht überschritten werden.
Gasflaschencontainer für größere Lagerkapazitäten
Gasflaschencontainer und Gitterboxen sind für größere Bestände und zentrale Lagerplätze vorgesehen. Konstruktionen mit Gitterwänden unterstützen die natürliche Belüftung und machen den Lagerbestand von außen sichtbar. Abschließbare Türen oder Tore begrenzen den Zugang.
Je nach Ausführung stehen Varianten zur Verfügung mit:
Einflügel- oder Doppelflügeltor
Dach oder offener Oberseite
Gitterrost, Einlegeboden oder Ausführung ohne Boden
Bodenbefestigung
Einfahrtaschen oder Kufen
modularen Elementen
getrennten Lagerbereichen
verschiedenen Flaschenkapazitäten
Die Innenmaße sowie die lichte Tür- oder Torbreite sollten zum Flaschendurchmesser und zum vorgesehenen Handling passen. Werden Flaschen auf Paletten bereitgestellt, muss auch der notwendige Rangier- und Zugangsraum berücksichtigt werden.

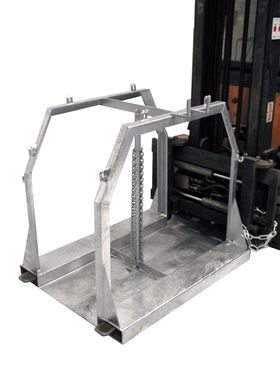

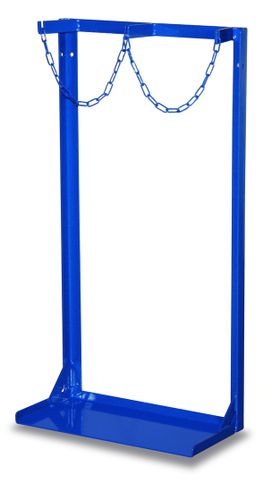

Halterungen, Paletten und Transportgestelle
Wandhalterungen und Standsicherungen eignen sich zur übersichtlichen Sicherung einzelner Gasflaschen oder kleiner Flaschengruppen. Maßgeblich ist, dass Halterung und Sicherungselement zum Flaschendurchmesser passen und fachgerecht befestigt werden können.
Gasflaschenpaletten und Transportgestelle erleichtern je nach Ausführung das innerbetriebliche Bereitstellen oder Bewegen mehrerer Flaschen. Bei Modellen für Gabelstapler oder Kran sind die ausgewiesenen Aufnahmepunkte, Kapazitäten und Transportvorgaben einzuhalten. Eine Transportvorrichtung ersetzt kein dauerhaftes Gasflaschenlager, sofern sie vom Hersteller nicht ausdrücklich dafür vorgesehen ist.
Innen- und Außenlagerung unterscheiden
Gasflaschenlagerung im Außenbereich
Die Außenlagerung kann durch natürliche Belüftung und eine räumliche Trennung von Arbeitsbereichen Vorteile bieten. Das Lager muss dennoch sorgfältig geplant werden. Zu berücksichtigen sind unter anderem Witterung, Sonneneinstrahlung, Wärmequellen, Zündquellen, Verkehrswege, Anfahrschutz und der Zugang unbefugter Personen.
Für langfristig im Freien eingesetzte Produkte sind korrosionsgeschützte Konstruktionen zweckmäßig. Feuerverzinkter Stahl wird deshalb häufig für Container, Lagerboxen und Depots verwendet. Ein Dach kann vor Niederschlag und direkter Witterung schützen. Ob eine konkrete Dach-, Wand- oder Brandschutzausführung erforderlich ist, ergibt sich aus der Gefährdungsbeurteilung und den örtlichen Bedingungen.
Gasflaschenlagerung in Gebäuden
In Gebäuden gelten erhöhte Anforderungen an Lagerraum, Lüftung, Brandschutz und Fluchtwege. Gasflaschen dürfen nicht beliebig in Arbeits-, Verkehrs- oder Aufenthaltsbereichen abgestellt werden. Für eine Lagerung in Arbeitsräumen können dafür vorgesehene Sicherheitsschränke notwendig sein.
Bei Innenaufstellung sind insbesondere zu prüfen:
Zulässigkeit des vorgesehenen Raums
ausreichende Be- und Entlüftung
Feuerwiderstand des Schranks oder Lagerbereichs
sichere Ableitung austretender Gase
Abstand zu Wärme- und Zündquellen
Schutz vor mechanischer Beschädigung
brandschutztechnische Trennung
Zugangs- und Kennzeichnungsvorgaben
Bei brennbaren, oxidierenden, akut toxischen oder anderweitig gefährlichen Gasen können zusätzliche Maßnahmen erforderlich sein.
Wichtige Auswahlkriterien für Gasflaschenlager
Gasart und Gefährdungseigenschaften
Die Eigenschaften des gelagerten Gases bestimmen einen wesentlichen Teil der Schutzmaßnahmen. Brennbare, oxidierende, inerte und toxische Gase dürfen nicht pauschal gleich behandelt werden. Sicherheitsdatenblatt, Flaschenkennzeichnung und betriebliche Gefährdungsbeurteilung liefern die Grundlagen für die Auswahl.
Auch die Zusammenlagerung unterschiedlicher Gase oder weiterer Gefahrstoffe muss im Einzelfall bewertet werden. Ein ausreichend großer Container ist nicht automatisch für jede gemeinsame Lagerung geeignet.
Flaschengröße und Lagerkapazität
Kapazitätsangaben beziehen sich häufig auf eine bestimmte Flaschenart, einen definierten Durchmesser oder eine konkrete Füllmenge. Vor der Auswahl sollten daher folgende Werte feststehen:
Anzahl voller Flaschen
Anzahl leerer Flaschen
Flaschendurchmesser
Flaschenhöhe
Nennvolumen oder Füllgewicht
notwendige Reservekapazität
Bedarf an getrennten Lagerbereichen
Leere Gasflaschen sind nicht grundsätzlich gefahrlos. Sie können Restdruck und Gasreste enthalten und sollten deshalb ebenfalls geordnet sowie entsprechend den betrieblichen Vorgaben gelagert werden.
Belüftung und Gasaustritt
Eine ausreichende Belüftung soll verhindern, dass sich austretendes Gas in gefährlicher Konzentration ansammelt. Gitterwände, Lüftungsöffnungen oder technisch geplante Abluftanschlüsse erfüllen je nach Produkt und Einsatzort unterschiedliche Funktionen.
Die Position der Lüftungsöffnungen muss zur Dichte des möglichen Gases und zum Aufstellort passen. Ob natürliche Lüftung genügt oder eine technische Entlüftung erforderlich ist, kann nicht allein anhand der Schrankgröße entschieden werden.
Material und Korrosionsschutz
Stahlkonstruktionen bieten eine hohe mechanische Stabilität. Für Außenbereiche sind verzinkte oder anderweitig korrosionsgeschützte Oberflächen relevant. Pulverbeschichtete Ausführungen ermöglichen zusätzliche Farbvarianten, müssen aber ebenfalls für die Umgebungsbedingungen geeignet sein.
In aggressiven Umgebungen, bei hoher Luftfeuchtigkeit oder in Küstennähe können weitergehende Anforderungen an Material und Oberflächenbehandlung bestehen.
Türen, Tore und Zugriffsschutz
Die Zugangsart beeinflusst Bedienung und Sicherheit. Einflügelige Türen benötigen weniger freie Frontfläche, während Doppelflügeltore einen breiteren Zugang ermöglichen. Letztere können sinnvoll sein, wenn mehrere Flaschen gleichzeitig bewegt oder Gasflaschenpaletten eingestellt werden.
Ein Schloss begrenzt den Zugriff, ersetzt jedoch keine betriebliche Zugangsregelung. Schlüsselverwaltung, Unterweisung und Kennzeichnung bleiben Teil des Sicherheitskonzepts.
Aufstellung und Befestigung
Ein Gasflaschenlager benötigt einen ebenen, tragfähigen und für die Belastung geeigneten Untergrund. Abhängig von Bauart und Standort kann eine Boden- oder Wandverankerung erforderlich sein. Im innerbetrieblichen Verkehr sollte zusätzlich geprüft werden, ob ein Anfahrschutz benötigt wird.
Bei der Standortplanung sind Türöffnungsbereich, Transportweg, Fluchtwege, Wartungszugang und spätere Erweiterungen einzubeziehen.
Betriebliche Sicherheit bei der Gasflaschenlagerung
Die TRGS 510 behandelt die Lagerung von Gefahrstoffen in ortsbeweglichen Behältern und enthält einen eigenen Abschnitt zur Lagerung von Gasen unter Druck. Sie konkretisiert innerhalb ihres Anwendungsbereichs Anforderungen der Gefahrstoffverordnung. Grundlage jeder betrieblichen Lösung bleibt die dokumentierte Gefährdungsbeurteilung.
Zu den grundlegenden Schutzmaßnahmen gehören je nach Situation:
Gasflaschen gegen Umfallen oder Herabfallen sichern
Flaschenventile mit geeigneten Schutzeinrichtungen schützen
Lager vor unbefugtem Zugriff sichern
Wärme- und Zündquellen berücksichtigen
Lüftungsanforderungen einhalten
Verkehrs- und Fluchtwege freihalten
volle, leere und gegebenenfalls unterschiedliche Flaschenbestände organisieren
notwendige Warn- und Verbotskennzeichnungen anbringen
Beschäftigte unterweisen
Lager und Sicherungseinrichtungen regelmäßig kontrollieren
Das Umfüllen von Gasen und Instandhaltungsarbeiten an Druckgasbehältern gehören nicht in ein Gasflaschenlager. Beschädigte, undichte oder auffällige Flaschen müssen entsprechend den betrieblichen Notfall- und Sicherheitsvorgaben behandelt werden.
Passende Gasflaschenlagerung systematisch bestimmen
Für eine belastbare Produktauswahl empfiehlt sich diese Reihenfolge:
Gasarten und Gefährdungseigenschaften erfassen.
Volle und leere Flaschen einschließlich Reservebestand zählen.
Flaschenmaße und Füllgrößen bestimmen.
Innen- oder Außenaufstellung festlegen.
Anforderungen an Feuerwiderstand und Belüftung prüfen.
Zusammenlagerung und notwendige Trennung bewerten.
Türbreite, Transportweg und Bedienung berücksichtigen.
Untergrund, Befestigung und Anfahrschutz planen.
Produkteignung anhand der technischen Dokumentation kontrollieren.
Auswahl in die betriebliche Gefährdungsbeurteilung einbinden.
So lässt sich das Sortiment gezielt nach Bauart, Kapazität, Abmessungen und Ausführung eingrenzen. Entscheidend ist nicht die größtmögliche Lagerlösung, sondern ein Produkt, dessen ausgewiesener Verwendungszweck zur konkreten betrieblichen Situation passt.
