Bügelwagen mit Seitenbügel oder Gitterwand

Bügelwagen für sperrige und lange Transportgüter

Bügelwagen sind manuell verfahrbare Transportwagen mit einer Plattform und seitlichen oder stirnseitigen Bügeln. Sie werden eingesetzt, wenn Waren auf einem herkömmlichen Plattformwagen nicht ausreichend geführt werden oder das Ladegut über die Abmessungen der Plattform hinausragt.

Die offene Konstruktion ermöglicht eine flexible Beladung. Gleichzeitig begrenzen die Bügel das Transportgut und können je nach Bauart zum Schieben, Ziehen und Manövrieren des Wagens verwendet werden. Typische Einsatzorte sind Lager, Werkstätten, Produktion, Versandbereiche, Handel und innerbetriebliche Logistik.

Geeignete Transportgüter sind unter anderem:

• Platten, Tafeln und flache Werkstücke
• Rohre, Profile, Leisten und Stangen
• Rollenware, Teppiche und Ballen
• Kartons, Behälter und größere Gebinde
• sperrige Bauteile und Montageteile
• gestapelte oder unterschiedlich geformte Waren

Bauarten und ihre Einsatzbereiche

Seitenbügelwagen mit offener Plattform

Offene Seitenbügelwagen besitzen seitliche Bügel, ohne die Ladefläche vollständig zu umschließen. Dadurch lassen sie sich von mehreren Seiten be- und entladen. Überlange Waren können abhängig von Transportgut, Schwerpunkt und betrieblicher Gefährdungsbeurteilung über die Plattform hinausragen.

Diese Ausführung eignet sich besonders für sperrige Güter, Rollen, Ballen und größere Werkstücke. Modelle mit vier Bügeln unterteilen die Seitenbegrenzung und können gestapelten Gütern zusätzlichen Halt geben.

Wagen mit Rohrwänden

Rohrwandwagen verbinden eine offene Bauweise mit einer großflächigeren seitlichen Begrenzung. Die Rohrstreben halten größere Gegenstände zurück, ohne den Zugriff auf das Ladegut unnötig einzuschränken.

Sie kommen vor allem für Kartons, Behälter, Pakete und voluminöse Betriebsmittel infrage. Vor dem Kauf sollte geprüft werden, ob die Abstände zwischen den Rohrstreben zur Größe des Transportguts passen.

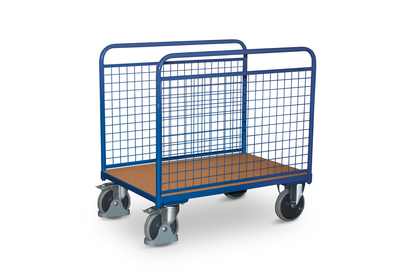

Wagen mit Drahtgitterwänden

Drahtgitterwände bieten eine engmaschigere seitliche Sicherung als einzelne Bügel oder Rohrstreben. Sie eignen sich deshalb für kleinere, lose oder unterschiedlich geformte Waren, die durch größere Zwischenräume rutschen könnten.

Die Gitterstruktur erleichtert zugleich die Sichtkontrolle des Ladeguts. Bei empfindlichen Oberflächen kann eine zusätzliche Zwischenlage sinnvoll sein, damit Bauteile nicht direkt am Gitter anliegen.

Längswandwagen

Bei Längswandwagen befindet sich eine durchgehende Begrenzung entlang einer Längsseite. Das Transportgut kann an dieser Wand ausgerichtet und abgestützt werden, während die gegenüberliegende Seite zum Be- und Entladen zugänglich bleibt.

Diese Konstruktion ist unter anderem für Platten, Tafeln, Rahmen und flächige Werkstücke geeignet. Die Waren müssen so angeordnet werden, dass der Schwerpunkt innerhalb der Ladefläche bleibt und der Wagen beim Verfahren nicht kippt.

Rohrbügel- und Plattenwagen

Rohrbügelwagen besitzen häufig mehrere einsteckbare oder fest montierte Bügel. Die Zwischenräume können zur getrennten Aufnahme von Platten, Tafeln oder ähnlichen Werkstücken genutzt werden. Dadurch lassen sich unterschiedliche Materialien übersichtlich und mit geringerem gegenseitigem Kontakt transportieren.

Bei einsteckbaren Bügeln sollte neben der Anzahl auch der Abstand zwischen den Aufnahmeplätzen berücksichtigt werden. Er bestimmt, welche Materialstärken und Warenmengen in einem Fach Platz finden.

Ineinanderschiebbare Bügelwagen

Ineinanderschiebbare Modelle lassen sich bei Nichtgebrauch platzsparend zusammenstellen. Diese Bauart ist besonders vorteilhaft, wenn mehrere Wagen an wechselnden Arbeitsplätzen bereitstehen oder in einem begrenzten Abstellbereich untergebracht werden.

Bei der Auswahl sind neben den Außenmaßen auch der Platzbedarf der zusammengeschobenen Wagen und die Zugänglichkeit der Abstellfläche zu berücksichtigen.

Traglast und Ladefläche richtig auswählen

Traglast mit Sicherheitsreserve bestimmen

Die angegebene Traglast darf durch Transportgut und zusätzlich mitgeführte Hilfsmittel nicht überschritten werden. Maßgeblich ist das Gesamtgewicht der tatsächlichen Beladung. Eine ausreichende Reserve ist sinnvoll, wenn Gewichte schwanken oder regelmäßig verschiedene Waren transportiert werden.

Die Traglast setzt üblicherweise eine gleichmäßig verteilte Last voraus. Punktförmige Belastungen, außermittige Gewichte oder überstehende Ladung können Fahrverhalten und Standsicherheit verändern. Die jeweiligen Produktangaben sind deshalb verbindlich zu beachten.

Ladefläche passend zum Transportgut wählen

Länge und Breite der Ladefläche sollten zur Grundfläche des häufigsten Transportguts passen. Eine größere Plattform schafft mehr Aufnahmefläche, benötigt jedoch breitere Verkehrswege und mehr Platz beim Wenden.

Wichtige Prüfpunkte sind:

• Abmessungen und Gewicht des Transportguts
• zulässiger Überstand über die Plattform
• Breite von Türen, Toren und Verkehrswegen
• verfügbare Wendefläche
• Höhe von Schwellen und Übergängen
• Platz am Be- und Entladepunkt
• Abmessungen des vorgesehenen Abstellbereichs

Bügelhöhe und Bügelabstand berücksichtigen

Die Bügelhöhe bestimmt, bis zu welcher Höhe das Ladegut seitlich geführt werden kann. Besonders bei gestapelten Waren, Rollen oder Platten sollte die Höhe auf den Schwerpunkt und die Abmessungen der Ladung abgestimmt sein.

Bei Rohrbügelwagen ist zusätzlich der Abstand zwischen den Bügeln relevant. Die Fächer sollten breit genug für die Werkstücke sein, dürfen aber nicht so groß ausfallen, dass die Ware übermäßig kippen oder verrutschen kann.

Bereifung und Fahrwerk für den Einsatzort

Die Bereifung beeinflusst Rollwiderstand, Fahrgeräusch, Bodenschonung und Manövrierbarkeit. Welche Ausführung geeignet ist, hängt von Bodenbeschaffenheit, Transportgewicht und Fahrstrecke ab.

TPE-Bereifung

TPE-Rollen werden häufig auf ebenen Hallenböden eingesetzt. Sie ermöglichen in der Regel ein geräuscharmes und bodenschonendes Verfahren. Für die konkrete Eignung sind die Herstellerangaben zum Untergrund und zur zulässigen Belastung zu prüfen.

Vollgummi- und Elastikbereifung

Vollgummiräder sind robust und für viele betriebliche Anwendungen geeignet. Elastikbereifungen können bei schweren Lasten einen geringeren Rollwiderstand und einen ruhigeren Lauf unterstützen. Unebenheiten, Schwellen und empfindliche Bodenbeläge sollten in die Auswahl einbezogen werden.

Lenkrollen, Bockrollen und Feststeller

Viele Bügelwagen verfügen über zwei Lenk- und zwei Bockrollen. Die Lenkrollen ermöglichen Richtungsänderungen, während die Bockrollen den Geradeauslauf unterstützen. Feststeller an den Lenkrollen sichern den abgestellten Wagen gegen unbeabsichtigtes Wegrollen.

Ein Feststeller ersetzt jedoch keine geeignete Ladungssicherung. Auf Gefällen oder unebenen Flächen müssen die betrieblichen Sicherheitsvorgaben besonders berücksichtigt werden.

Sicher beladen und verfahren

Bügel geben dem Transportgut seitlichen Halt, sichern es aber nicht automatisch für jede Fahrsituation. Gewicht, Form und Schwerpunkt der Ladung müssen vor jeder Fahrt berücksichtigt werden.

Für den sicheren Einsatz gelten insbesondere folgende Grundsätze:

• Traglast und zulässige Belastung einhalten
• schwere Güter möglichst tief und gleichmäßig verteilen
• Ladung nicht einseitig oder kopflastig anordnen
• Sichtfeld und Bedienbereich freihalten
• überstehende oder instabile Waren zusätzlich sichern
• Feststeller vor dem Be- und Entladen betätigen
• langsam durch Kurven sowie über Schwellen fahren
• Hände und Füße aus Rollen- und Quetschbereichen halten
• Wagen nicht auf ungeeigneten Gefällen abstellen
• Rollen, Bügel und Plattform regelmäßig kontrollieren

Bei Platten, Tafeln oder hohen Gütern ist besonders auf Seitenkräfte zu achten. Schnelle Richtungswechsel können das Ladegut verschieben und die Kippstabilität beeinflussen.

Material und Oberflächenschutz

Viele Bügelwagen besitzen Rahmen aus Stahlrohr oder Profilstahl. Pulverbeschichtete Oberflächen dienen als Schutz gegen typische Beanspruchungen im betrieblichen Alltag. Verzinkte Bauteile können je nach Ausführung einen zusätzlichen Korrosionsschutz bieten.

Die Ladefläche kann beispielsweise aus Holzwerkstoff, Siebdruckplatte, Kunststoff oder Metall bestehen. Für die Auswahl sind folgende Eigenschaften relevant:

• Rutschhemmung
• Widerstand gegen Feuchtigkeit
• Beständigkeit gegenüber Ölen oder Betriebsstoffen
• Empfindlichkeit des Transportguts
• Reinigungsaufwand
• Belastbarkeit bei punktueller Beanspruchung

Für feuchte Bereiche oder den zeitweisen Außeneinsatz ist ausdrücklich zu prüfen, ob Wagen, Plattform und Rollen vom Hersteller dafür freigegeben sind.

Auswahl des passenden Bügelwagens

Ein geeigneter Bügelwagen richtet sich zuerst nach dem Transportgut und erst danach nach der gewünschten Bauform. Für eine belastbare Auswahl sollten Sie diese Punkte zusammenführen:

1. Art, Abmessungen und Gewicht der Güter bestimmen.
2. Erforderliche Traglast mit ausreichender Reserve festlegen.
3. Ladeflächenmaß und zulässigen Überstand prüfen.
4. Offene Bügel, Rohrwände oder Drahtgitter nach Warenform auswählen.
5. Bügelhöhe und gegebenenfalls Bügelabstand vergleichen.
6. Bereifung auf Boden, Fahrstrecke und Geräuschanforderungen abstimmen.
7. Feststeller und weitere Sicherheitsausstattung berücksichtigen.
8. Außenmaße mit Türen, Gängen und Wendeflächen abgleichen.
9. Platzbedarf für die Abstellung prüfen.
10. Produktangaben zu Montage, Einsatzbereich und Wartung beachten.

In unserem Webshop können Sie die verfügbaren Bügelwagen nach ihren technischen Merkmalen vergleichen und die Ausführung auf Ihre betrieblichen Transportwege abstimmen.
